Фотобарьеры (фотоэлектрические барьеры, оптобарьеры, световые завесы безопасности) – оптоэлектронные приборы, состоящие из многолучевого источника инфракрасного излучения и приемника. Инфракрасный световой поток от излучателя попадает в приемник, создавая неосязаемую область контроля. Защищенная зона находится между излучателем и приемником.

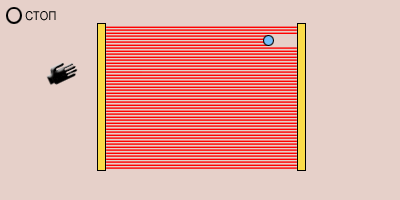

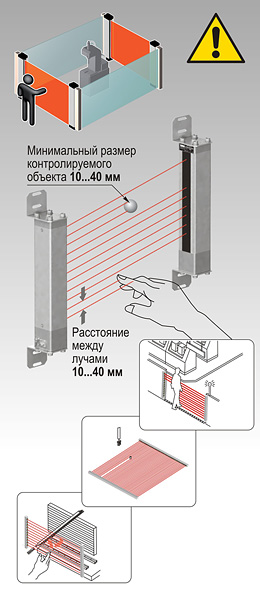

Фотобарьеры обнаруживают появление посторонних непрозрачных объектов в контролируемой зоне и передают сигнал в систему управления технологическим оборудованием. Система управления либо посылает сигнал о блокировке движущихся частей, либо останавливает работу оборудования до устранения помех в зоне контроля, либо выдает тревожный сигнал в случае невозможности быстрой остановки опасного технологического процесса.
Эти устройства призваны защитить человека от опасного действия механизмов, предотвратить травмы и увечья, и служат для контроля опасных зон около движущихся частей прессов, штампов, автоматических линий и другого оборудования.
Высота контролируемой зоны определяется количеством лучей (от 4 до 124 лучей) и расстоянием между ними (10мм, 20мм, 40мм). Значение шага между лучами устанавливает минимальный размер контролируемого объекта.
Фотобарьеры серии PJ помимо стойки приемника и излучателя, имеют в своем составе блок управления — контроллер. Контроллер может управлять одной или несколькими световыми завесами (до 4), таким образом можно ограничить доступ с нескольких строн, или полностью оградить опасный объект.
Фотобарьеры применяют для обеспечения безопасной работы операторов кузнечно-прессового оборудования, в металлургической и химической промышленности, для контроля доступа в зоны автоматических линий , прессов, гильотин, штампов и т.п.
Система обозначения фотобарьеров
Система обозначения приемников и излучателей фотобарьеров

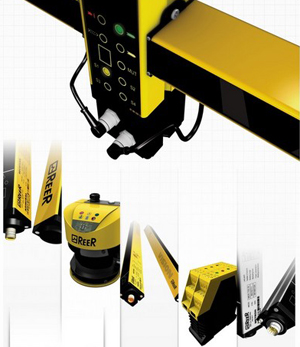

Фотобарьеры REER
Технические системы безопасности поставлены на защиту жизни и здоровья человека. Их задача – своевременно приостановить или прекратить опасное действие машин во избежание травм и повреждений.
Современная система стандартов безопасности труда и требования безопасности, относящиеся к оборудованию, предусматривают применение предохранительных устройств, включающих активные оптоэлектронные защитные приборы. К таким приборам относятся световые завесы (фотобарьеры) и лазерные сканеры безопасности производства компании ReeR S.p.a. (Италия).
С помощью оптоэлектронных приборов, соответствующих преобразователей сигналов, интерфейсных блоков и соединительных элементов могут быть построены различные схемы управления для многих задач защиты.
Оптоэлектронные устройства, интегрированные в систему управления создают неосязаемые зоны контроля, способные обнаружить появление тела или частей тела человека и произвести надежное отключение оборудования. Безопасность оператора вблизи высокоскоростных механизмов требует от систем управления быстродействия, исключительной технической надежности, предсказуемости, информативности, способности скорейшего восстановления прерванного технологического цикла.
Оптоэлектронные и электронные устройства компании ReeR соотвествуют Типам безопасности 2, 3 и 4, согласно стандарта — МЭК 61496. Тип должен быть не хуже Категории, установленной по стандарту ГОСТ Р ИСО 13849-1-2003. Тип отражает уровень самоконтроля в оптоэлектронных и электронных защитных устройствах.
Световые завесы безопасности SafeGate
Фотоэлектрический барьер SAFEGATE – это оптоэлектронный многолучевой датчик, принадлежащий к категории электрочувствительных защитных устройств, соответствующих Типу 4 (согласно стандартам IEC 61496-1,2), предназначенный для защиты персонала, подверженного риску при работе на опасных механизмах или установках.

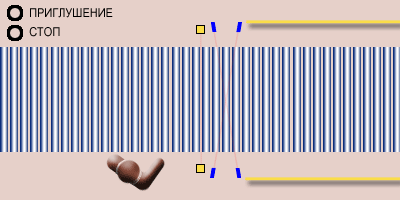

Фотобарьер SAFEGATE оборудован функцией Приглушения. ФБ SAFEGATE обеспечивает совершенное интегрирование в систему датчиков «Приглушения», подключенных к специализированным разъемам ФБ. В моделях SM и SMO конфигурирование функции «Приглушения» и параметров работы производится аппаратно – с помощью расключения контактов главного разъема.
В моделях SMP производится как аппаратное, так и программное конфигурирование с помощью программы SCS (SAFEGATE configuration software).
Основные характеристики ФБ SAFEGATE:
- Разрешение: 30, 40мм, 2,3,4 луча;
- Наличие главных функций безопасности, включая самодиагностику электронных выходов, мониторинг внешнего контактора (EDM), ручной или автоматический «ПУСК-ПЕРЕЗАПУСК»;
- Сечение корпуса: 50х50мм;
- Высота защиты: от 300 до 2200мм;
- Степень герметизации: IP65, IP67;
- Рабочая температура: -30…+55 С (без конденсации);
- Встроенная лампа индикации режима «Приглушения».
Комплект поставки
- ФБ SAFEGATE: излучатель + приемник;
- Компакт-диск с документацией и программным обеспечением;
- Руководство по быстрой установке;
- Монтажные принадлежности;
- Заглушки для неиспользуемых монтажных отверстий.

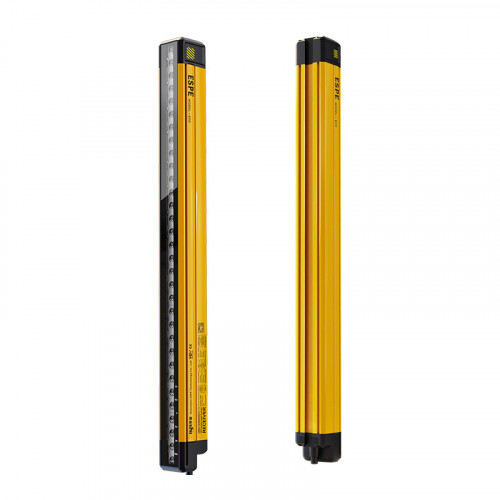

Световые завесы EOS4, Тип 4
EOS4 – семейство компактных фотобарьеров, изготовленных в корпусе сечением 28×30 мм., имеющее минимальную «слепую» зону, предназначенное для защиты любого оборудования, особенно, с ограниченным пространством для размещения защитных устройств.
Благодаря малой «слепой» зоне, EOS4 обеспечивает разрешение 30 мм. на плоскости, и 40 мм. при расположении устройства под 90 градусов к другому фотобарьеру.
Семейство EOS4 включает серии X и XH со встроенными функциями управления: ручной или автоматический запуск/перезапуск, EDM – мониторинг внешнего контактора, а также, серии A и AH с автоматическим перезапуском.
Имеющиеся модели:
- для работы в потенциально взрывоопасных средах. ATEX маркировка взрывозащиты: Газ II 3G Ex nA IIC T6 Gc Пыль II 3D Ex tc IIIC T 60°C Dc;
- с разрешением 14 и 20 мм. для обнаружения пальца;
- с разрешением 30 и 40 мм. для обнаружения руки и кисти руки;
- с разрешением 50 и 90 мм. для обнаружения присутствия в опасной зоне;
- с разрешением 90 мм. и модели 2-3-4 луча для контроля доступа;
- модели MASTER/SLAVE для каскадного подключения до 3-х фотобарьеров.
Общие технические характеристики:
- Переключаемый диапазон сканирования для версий X и A: 4 или 12 м.; 3 или 6 м. (для разрешения 14 мм.)
- Переключаемый диапазон сканирования для версий XH и AH: 10 или 20 м.
- Напряжение питания: 24В ± 20%
- Два транзисторных PNP выхода безопасности с защитой от перегрузки и короткого замыкания
- Соединения: для Излучателя и Приемника версии A – посредством 5-ти контактного разъема М12; для Приемника версии X – посредством 8-ми контактного разъема М12
- Встроенная функция ручной или автоматический запуск/перезапуск (Версия X)
- Встроенная функция EDM – мониторинг внешнего контактора (Версия X)
- Модели MASTER/SLAVE для соединения до 3-х фотобарьеров
- Светодиодные индикаторы для диагностики и отображения состояния устройства
- Подавление оптической интерференции посредством переключения диапазона
- Крепление за заднюю канавку
- Максимальная длина кабеля между фотобарьером и реле безопасности: 50 м.

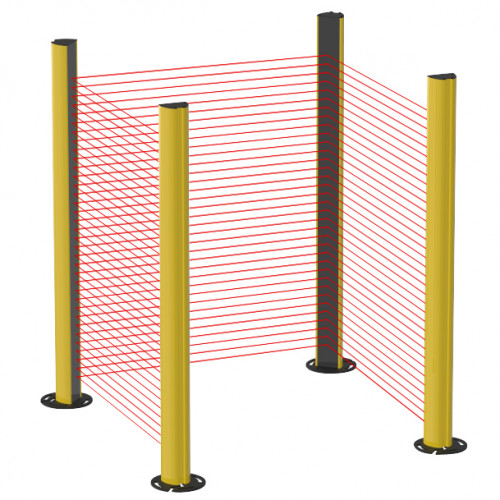

- Отклоняющие зеркала для защиты периметров.
Световые завесы EOS4 идеальны для защиты:
- Прессов
- Пробивных и высечных штампов
- Гильотин и ножниц
- Роботизированных зон
- Сборочных линий
- Сборочных агрегатов, в т.ч. малого размера
Световые завесы EOS4, Тип 4 WTF
Защита персонала с помощью световой завесы EOS4 WTF (или WTHF), помещенной в водонепроницаемую колбу. Данное решение применимо на фильтр-прессах в различных обогатительных производствах, на участках гальванообработки кузовов в автомобильной промышленности, в пищевой, фармацевтической, химической промышленности и др.. Допускается обильное промывание приборов водой.
ADMIRAL AD, стандарт
Оптоэлектронные барьеры безопасности ADMIRAL AD предназначены для защиты персонала от рисков, исходящих от технологического оборудования.
ADMIRAL AD имеет два выхода безопасности с самодиагностикой, благодаря чему барьер может работать без внешних управляющих устройств, отвечая требованиям стандартов ЕН 61496-1 и МЭК 61496-1-2.
Доступные модели серии ADMIRAL AD:
- с разрешением 14 и 20 мм. для обнаружения пальца;
- с разрешением 30 и 40 мм. для обнаружения руки;
- с разрешением 50 и 90 мм. для обнаружения присутствия в опасной зоне;
- с разрешением 90 мм. и модели 2-3-4 луча для контроля доступа.
Общие технические характеристики:
- Макс. дальность, переключаемо: 8 и 16 м.
- Напряжение питания — 24 В DC
- 2 выхода безопасности PNP с защитой от перегрузки и короткого замыкания
- Соединение при помощи 5-ти контактных разъемов М12
- Светодиодные индикаторы состояния и правильного совмещения лучей
- 7-ми сегментный дисплей для вывода результатов диагностики
- Подавление оптической интерференции путем переключения дальности
- 3 способа крепления: за заднюю канавку, за боковую канавку, за верхний и нижний край
- Длина соединительного кабеля между барьером и реле безопасности — 50 м.
- Возможность использования отклоняющих зеркал для защиты периметров
Идеальны для защиты:
- Прессов
- Штампов
- Ножниц и гильотин
- Роботизированных зон
- Сборочных линий
- Систем укладки на поддоны
Серия JANUS M со встроенной функцией ПРИГЛУШЕНИЯ

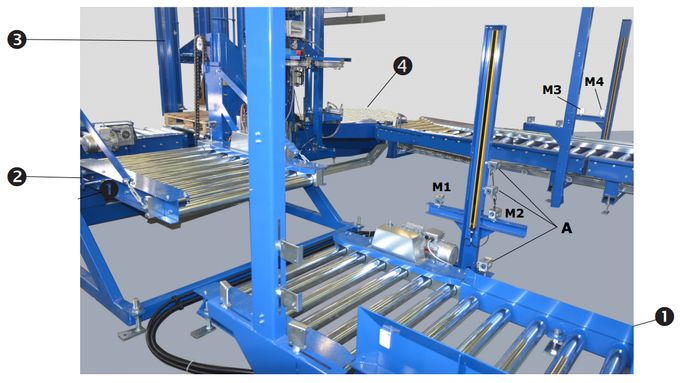

Световые завесы серии JANUS M предназначены для защиты персонала от опасных действий механизмов в условиях, когда необходима функция ПРИГЛУШЕНИЯ.
Барьеры JANUS оборудованы двумя выходами безопасности и, имея все встроенные функции безопасности в Излучателе и Приемнике, могут работать без внешних устройств управления, отвечая всем требованиями стандартов ЕН 61496-1 и МЭК 61496-1-2.
Доступные модели в серии JANUS M:
- Серия MI с возможностью подключения 2 или 4 внешних датчиков Приглушения
- Серия ML со встроенными датчиками Приглушения, работающими по однонаправленной логике. Стандартные модели ML и ML S2 подходят для обнаружения разнородных поддонов и прозрачных материалов.
- Серия MT со встроенными датчиками Приглушения, работающими по двунаправленной логике.
Стандартные модели MT и MT S2 подходят для обнаружения разнородных поддонов и прозрачных материалов.
Общие технические характеристики:
- Макс. дальность: см. Таблицы параметров
- Напряжение питания 24 В dc ± 20%
- Два выхода безопасности PNP с защитой от короткого замыкания

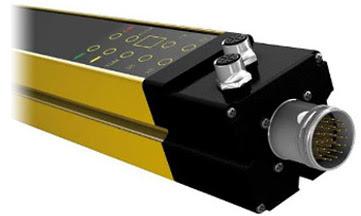

- Соединения через разъем М12 (излучатель) и М23 (приемник)
- Управляемый выход для лампы ПРИГЛУШЕНИЯ
- Дисплей для самодиагностики и отбражения неисправностей
- Встроенная функция: ручной/автоматический ПЕРЕЗАПУСК
- Встроенная функция EDM — мониторинг внешних устройств
- Макс. таймаут ПРИГЛУШЕНИЯ — по выбору пользователя
- Встроенная функция Отмены (приглушения) с задержкой
- 1 выход PNP для состояния барьера и слабого сигнала
- Светодиоды состояния барьера, датчиков Приглушения и настроек
- Присоединение датчиков Приглушения с помощью разъемов M12
Идеальны для защиты:
- Паллетайзеров
- Роботизированных зон
- Сборочных линий
- Автоматизированных складов
Серия JANUS J TRX с пассивным отражателем
Световые завесы JANUS J TRX, Тип 4 состоят из активного элемента — приемника/излучателя и пассивного отражателя, не требующего электрических соединений.
Доступные модели в серии JANUS J TRX:
- модель 2 луча с 8-ми конт. разъемом М12;
- модели 2-3-4 луча с 19-ти конт. разъемом М23.
Общие технические характеристики:
- Макс. дальность — 6 м.;
- Напряжение питания — 24 В dc;
- 2 выхода безопасности PNP;
- Индикация диагностики и ошибок;
- Встроенная функция ручной/автоматический Перезапуск;
- Встроенная функция EDM — мониторинг внешних устройств.
Идеальны для:
- Контроля доступа;
- Отрезных станков;
- Роботизированных зон;
- Сборочных линий;
- Автоматизированных складов;
- Паллетайзеров.
Световые завесы EOS2, Тип 2
EOS2 — семейство компактных фотобарьеров, изготовленных в корпусе сечением 28×30мм., имеющее минимальную «слепую» зону, предназначенное для защиты любого оборудования, особенно, с ограниченным пространством для размещения защитных устройств.
Благодаря малой «слепой» зоне, EOS2 обеспечивает разрешение 30 мм. на плоскости, и 40 мм. при расположении устройства под 90о к другому фотобарьеру.
Семейство EOS2 включает серию X со встроенными функциями управления: ручной или автоматический запуск/перезапуск, EDM — мониторинг внешнего контактора, а также, серию A с автоматическим перезапуском.
Имеющиеся модели:
- с разрешением 30 и 40 мм. для обнаружения руки и кисти руки;
- с разрешением 50 и 90 мм. для присутствия в опасной зоне;
- с разрешением 90 мм. и модели 2-3-4 луча для контроля доступа;
- модели MASTER/SLAVE для каскадного подключения до 3-х фотобарьеров.
Общие технические характеристики:
- Переключаемый диапазон сканирования: 4 или 12 м.;
- Напряжение питания: 24В ± 20%
- Два транзисторных PNP выхода безопасности с защитой от перегрузки и короткого замыкания
- Соединения: для Излучателя и Приемника версии A — посредство 5-ти контактного разъема М12; для Приемника версии X — посредством 8-ми контактного разъема
- М12
- Встроенная функция ручной или автоматический запуск/перезапуск (Версия X)
- Встроенная функция EDM — мониторинг внешнего контактора (Версия X)
- Модели MASTER/SLAVE для соединения до 3-х фотобарьеров
- Светодиодные индикаторы для диагностики и отображения состояния устройства
- Подавление оптической интерференции посредством переключения диапазона
- Крепление за заднюю канавку
- Максимальная длина кабеля между фотобарьером и реле безопасности: 50 м.
- Отклоняющие зеркала для защиты периметров.
Световые завесы EOS2 идеальны для защиты:
- Автоматизированных складов
- Сборочных линий
- Деревообрабатывающего оборудования
- Сборочных агрегатов, в т.ч. малого размера
VISION V, стандарт
Оптоэлектронные барьеры VISION, Тип 2 предназначены для защиты персонала от рисков повреждений и травм, исходящих от опасного оборудования.
Барьеры серии VISION имеют два выхода безопасности и могут работать без внешних управляющих устройств, благодаря встроенным функциям безопасности, реализованным в Излучателе и Приемнике.
Доступные модели в серии VISION V:
- с разрешением 20 мм. для обнаружения пальца;
- с разрешением 30 и 40 мм. для обнаружения кисти руки;
- с разрешением 90 мм., модели 2-3-4 луча для обнаружения тела в зоне доступа;
- с разрешением 50 и 90 мм. для обнаружения присутствия в опасной зоне.
Общие технические характеристики:
- Макс. дальность — 6 м. (модели L) или 16 м. (модели H);
- Напряжение питания — 24 В ± 20%;
- Два выхода безопасности с защитой от короткого замыкания и перегрузки;
- Соединение посредством 5-ти конт. разъемов М12;
- Светодиоды индикации правильного совмещения лучей и диагностики;
- 3 способа крепления: за заднюю прорезь; за боковую прорезь; за верхний и нижний край;
- Длина соединительного кабеля между барьером и реле безопасности — макс. 50 м.;
- Возможность защиты периметров с помощью отклоняющих зеркал.
Идеальны для:
- Паллетайзеров;
- Систем обработки грузов;
- Сборочных линий;
- Роботизированных зон;
- Деревообрабатывающих станков;
- Сварочных систем.
Однолучевые барьеры ULISSE, Тип 2
Фотоэлектрические датчики безопасности ULISSE, Тип 2 выполнены в металлическом корпусе и оснащены разъемами М8 (3-х контактными).
Каждый датчик состоит из приемника и излучателя и предназначен для создания однолучевой защиты в различных задачах.
Система защиты может состоять из 1, 2, 3 и 4-х датчиков, подключенных к модулю управления AUSX или AUSXM с функцией ПРИГЛУШЕНИЯ.
Благодаря малым размерам, корпусу из анодированного алюминия и стеклянным линзам, не подверженным электростатическому налипанию пыли, датчики ULISSE идеально подходят для защиты ткацких станков и другого оборудования с высоким уровнем механической вибрации.
Однолучевые барьеры ILION, Тип 2
Фотоэлектрические датчики безопасности ILION, Тип 2 выполнены в металлическом корпусе М18. Датчики предназначены для создания однолучевых барьеров. Система защиты может состоять из 1, 2, 3 и 4-х датчиков, подключенных к блоку управления AU SX или AU SXM с функцией ПРИГЛУШЕНИЯ.
Каждый датчик состоит из приемника и излучателя.
Компактные размеры позволяют размещать датчики в стесненных местах и обеспечивают гибкость в построении однолучевых защитных систем.
Фотобарьеры для измерений METRON
Фотобарьеры серии METRON не служат для целей безопасности, а предназначены для задач в которых требуется обнаружение, измерение, распознавание объектов и т.п.
Фотобарьер METRON может в реальном времени передавать на ПЛК или ПК информацию о количестве занятых объектом лучей. Это свойство используется в таких задачах как:
- Определение наличия или отсутствия объекта;
- Ведение счета;
- Определение положения;
- Распознавание формы и профиля;
- Измерение габаритов.
Серия METRON включает три типа моделей: А, В и С.
Модели А оборудованы четырьмя программируемыми дискретными выходами.
Модели В оборудованы двумя программируемыми дискретными выходами и последовательным интерфейсом RS-485.
Модели С оборудованы двумя противофазными дискретными выходами и предназначены для определения состояния контролируемой зоны.
Модели А и В поставляются с установочной программой Metroconf, имеющей удобный графический интерфейс.
Расстояние между лучами в фотобарьерах METRON — от 5 до 75 мм.
Защищенная высота — от 140 до 2525 мм.
Макс. дальность — 16 м. (для 10 и 30 мм. моделей).
Соединения — посредством разъемом М12 и М16.
Длина кабеля — до 50 м. (не экранированный).
Возможность соединения до 8 фотобарьеров моделей В с помощью интерфейса RS-485 для комплексных задач по обнаружению и измерению.

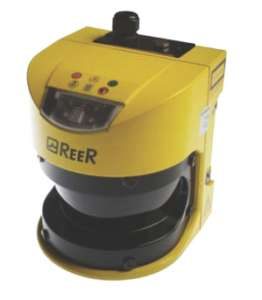

Лазерный сканер PHARO, Тип 3
Лазерный сканер безопасности PHARO, Тип 3 — оптоэлектронное устройство для защиты от несчастных случаев. Сканер предназначен для защиты человека от рисков, исходящих от движущихся частей механизмов, а так же, от столкновения с транспортными средствами с автоматическим управлением.
С помощью лазерного сканера PHARO можно создавать программируемые вертикальные и горизонтальные зоны защиты различной формы. Сканер воспринимает диффузное отражение луча и не требует применения отдельных отражателей или приемников, благодаря чему, может быть использован в различных задачах. Сканер оборудован встроенными функциями безопасности и может обходиться без дополнительных контроллеров.
Важной особенностью лазерного сканера PHARO является наличие модуля памяти настроек (Configuration Memory Module), встроенного в разъем. Модуль памяти сохраняет данные, характеризующие программируемую зону защиты и набор пользовательских параметров. Разъемный модуль памяти настроек можно легко подключить к другому сенсорному устройству с переносом всех сохраненных данных. Изменение данных производится только оператором, наделенным специальными правами доступа. Данные, измеренные лазерным сканером могут быть использованы в навигации транспортных средств с автоматическим управлением или для распознавания объемных объектов.
Лазерный сканер создает две независимые программируемые зоны контроля:
- 2 зоны безопасности с максимальным радиусом 4 м.
- 2 зоны предупреждения с максимальным радиусом 20 м.
Основные технические характеристики:
- Сканируемая область: 190о, 4 м.
- Настраиваемое разрешение: от 30 до 150 мм (от обнаружения руки до контроля доступа)
- Программирование настроек — через последовательный интерфейс RS-232
- 2 программируемые зоны безопасности
- 2 программируемые зоны предупреждения
- 2 выхода безопасности (PNP)
- 1 выход предупреждения (PNP)
- Программирование производится одним из 3-х способов:
1. Программный графический интерфейс
2. Обучение
3. Передача данных из файла (от ПК или другого сканера)
- Разъемный модуль памяти настроек
- Детальная самодиагностика через дисплей или удаленный последовательный выход
- Встроенные функции управления: ручной/автоматический перезапуск, контроль внешнего контактора (EDM)
Интерфейсы безопасности REER AD, REER AU, REER MOSAIC

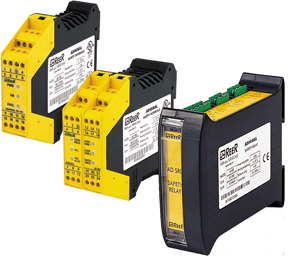

Реле безопасности AD SR0 / AD SRA
Релейные модули AD SR0 и AD SR0A разработаны специально для световых завес, имеющих встроенные функции управления: ADMIRAL AX, VISION VX/VXL/MXL, JANUS, а так же, для лазерного сканера безопасности PHARO.
Каждый модуль включает 2 реле с управляемыми контактами для задач защиты.
Модули управляются и диагностируются непосредственно датчиками безопасности (завесы, сканер).
Модуль управления AD SR1, Тип 4
Интерфейсный модуль AD SR1 предназначен для работы с фотобарьерами моделей ADMIRAL AD, ADMIRAL AX BK, VISION V, оборудованными двойным дискретным выходом безопасности с самодиагнастикой выходов и цепи управления.
Модуль AD SR1 имеет встроенные функции EDM — мониторинг внешних устройств и блокировки ПЕРЕЗАПУСКА.
Модуль управления AD SRM, Тип 4, с функцией ПРИГЛУШЕНИЯ
Интерфейсный модуль AD SRM с функцией ПРИГЛУШЕНИЯ может сочетаться с фотобарьерами ADMIRAL, VISION, JANUS с любым разрешением и высотой защиты, а также, с лазерным сканером безопасности PHARO.
Модуль AD SRM может одновременно обслуживать два датчика приглушения. Модуль оборудован подключаемыми функциями таймаута, отмены (приглушения), входом разрешения приглушения, выходом состояния системы и обеспечен всеми необходимыми возможностями для организации защиты с Приглушением в соответствии с требованиями стандартов.
Модуль AD SRM имеет дополнительные функции управления: EDM — мониторинг внешних устройств, блокировка ПЕРЕЗАПУСКА.
Модуль управления AU SX, Тип 2
Модуль управления AUSX, Тип 2 позволяет подключить от 1 до 4 фотодатчиков, создавая тем самым электрочувствительную защитную систему по типу безопасности 2. Модуль оснащен двух-канальным выходом безопасности, функцией ручной/автоматический Перезапуск и функцией мониторинга внешнего контактора.
Технические характеристики:
- Подключение до 4-х фотодатчиков;
- Периодический авто-тест;
- Напряжение питания — 24 ВV ± 20%;
- Ручной или автоматический Перезапуск;
- Опрашиваемый контакт перезапуска;
- Два релейных выхода безопасности с нормально-разомкнутыми контактами;
- Один PNP выход для передачи сигнала «состояние выходов»;
- Светодиоды состояния датчиков и диагностики;
- Вход обратной связи для контроля конечного переключателя станка (FSD);
- Ширина блока — 22,5 мм.;
- Крепление — DIN-рейка;
- Электрические соединения — через клеммы.
Модуль управления AU SXM, Тип 2, с функцией ПРИГЛУШЕНИЯ
Модуль управления AU SXM с функцией ПРИГЛУШЕНИЯ, Тип 2 позволяет подключить от 1 до 4 фотодатчиков, создавая тем самым электрочувствительную защитную систему по типу безопасности 2. Модуль оснащен входами для двух датчиков Приглушения, двух-канальным выходом безопасности, функцией ручной/автоматический Перезапуск и функцией мониторинга внешнего контактора.
Технические характеристики:
- Подключение до 4-х фотодатчиков;
- Периодический авто-тест;
- Напряжение питания — 24 ВV ± 20%;
- Ручной или автоматический Перезапуск;
- Опрашиваемый контакт перезапуска;
- Два релейных выхода безопасности с нормально-разомкнутыми контактами;
- Один PNP выход для передачи сигнала «состояние выходов»;
- Два датчика ПРИГЛУШЕНИЯ с последовательной логикой работы;
- Вход разрешения ПРИГЛУШЕНИЯ;
- Функция Отмены (приглушения) с 2-мя режимами работы (импульсный и с удержанием);
- Светодиоды состояния датчиков и диагностики;
- Вход обратной связи для контроля конечного переключателя станка (FSD);
- Ширина блока — 35 мм.;
- Крепление — DIN-рейка;
- Электрические соединения — через клеммы.
Модуль двуручного управления AD SRT, Кат. 4
Релейный модуль безопасности AD SRT для двуручного управления в соответствии с Категорией 4/PLe.
Технические характеристики:
- Напряжение питания — 24 В, постоянное/переменное;
- Дву-ручное управление с современной диагностикой;
- Тип IIIC согласно EN 574;
- 2 НР выхода, 1 вспомогательный НЗ выход реле с управляемыми контактами;
- Ширина блока — 22,5 мм.
- Крепление — DIN-рейка;
- Клеммные соединения.
Модуль аварийного останова AD SRE4 / AD SRE4C, Кат. 4
РЕЛЕЙНЫЙ МОДУЛЬ БЕЗОПАСНОСТИ ДЛЯ АВАРИЙНОГО ОСТАНОВА КАТ.4 / PLe
Модель ADSRE4 с коммутируемыми режимами: автоматический или ручной Перезапуск (без контроля).
Модель ADSRE4C с контролируемым ручным Перезапуском.
Технические характеристики:
- Напряжение питания — 24 В AC/DC
- Модель ADSRE4C с контролем кнопки СТАРТ
- Модель ADSRE4 с автоматическим перезапуском (без контроля)
- 3 НР выхода/ 1 НЗ вспомогательный выход
- Ширина корпуса — 22,5 мм.
- Крепление на DIN-рейку
- Клеммные соединения
Модуль аварийного останова AD SRE3 / AD SRE3C, Кат. 3
РЕЛЕЙНЫЙ МОДУЛЬ БЕЗОПАСНОСТИ ДЛЯ АВАРИЙНОГО АСТАНОВА КАТ.3 / PLd
Модель ADSRE3 с коммутируемыми режимами: автоматический или ручной Перезапуск (без контроля).
Модель ADSRE3C с контролируемым ручным Перезапуском.
Технические характеристики:
- Напряжение питания — 24 В AC/DC
- Модель ADSRE3C с контролем кнопки СТАРТ
- Модель ADSRE3 с автоматическим перезапуском (без контроля)
- 2 НР выхода
- Ширина корпуса — 22,5 мм.
- Крепление на DIN-рейку
- Клеммные соединения
Модульный контроллер интефейса безопасности REER MOSAIC
MOSAIC – Modular Safety Integrated Controller – Модульный контроллер с интегрированной архитектурой безопасности.
Контроллер MOSAIC способен вести одновременный мониторинг нескольких датчиков и сигналов. Это могут быть оптоэлектронные защитные световые завесы, лазерные сканеры, однолучевые барьеры, механические выключатели, бесконтактные выключатели (датчики), защитные маты, аварийные выключатели, пульты двуручного управления, педальное управление и т.п.
Система включает, как минимум, главный модуль М1 и модули расширения, максимальное количество которых равно 14. При этом допускается до четырех блоков расширения одного типа.
Благодаря конструкции контроллера MOSAIC, обеспечивается удобная сборка оборудования на DIN-рейке.
Передача данных между главным модулем M1 и модулями расширения осуществляется по 5-ти проводной шине. Физическое подключение к шине производится через разъем, расположенный на задней панели корпуса каждого модуля.
Контроллер MOSAIC предназначен для создания систем управления, достигающих самых высоких уровней безопасности.
Программа MSD (Mosaic Safety Designer) предоставляет удобный графический интерфейс для конфигурирования системы MOSAIC.
Программа MSD предлагает широкий выбор функциональных блоков и операторов, включая:
- Блоки конфигурирования входов и выходов;
- Логические операторы;
- Регистровые операторы, триггеры;
- Операторы таймера;
- Счетчики;
- Блоки функции ПРИГЛУШЕНИЯ;
- Блоки и теги внешних интерфейсов передачи данных;
- Блоки энкодеров;
- Блоки макросов пользователя.
Модули REER MOSAIC:
M1 | Главный модуль контроллера MOSAIC (8 входов/2 сдвоенных выхода OSSD) |
MI8O2 | Модуль расширения ввода/вывода контроллера MOSAIC (8 входов/2 сдвоенных выхода OSSD) |
MI8 | Модуль расширения ввода контроллера MOSAIC (8 входов) |
MI16 | Модуль расширения ввода контроллера MOSAIC (16 входов) |
MI12T8 | Модуль расширения ввода контроллера MOSAIC (12 входов/8 тестовых выходов) |
MO2 | Модуль расширения вывода контроллера MOSAIC (2 сдвоенных выхода OSSD) |
MO4 | Модуль расширения вывода контроллера MOSAIC (4 сдвоенных выхода OSSD) |
MO4LHCS8 | Модуль расширения вывода контроллера MOSAIC (4 сдвоенных выхода OSSD/8 тестовых выходов) |
MR2 | Релейный модуль контроллера MOSAIC (2 реле) |
MR4 | Релейный модуль контроллера MOSAIC (4 реле) |
MOR4 | Модуль расширения вывода контроллера MOSAIC (4 реле) |
MOR4S8 | Модуль расширения вывода контроллера MOSAIC (4 реле/8 тестовых выходов) |
MOS8 | Модуль расширения вывода контроллера MOSAIC (8 тестовых выходов) |
MOS16 | Модуль расширения вывода контроллера MOSAIC (16 тестовых выходов) |
MBP | Интерфейсный модуль контроллера MOSAIC — PROFIBUS DP |
MBD | Интерфейсный модуль контроллера MOSAIC — DeviceNet |
MBC | Интерфейсный модуль контроллера MOSAIC — CANopen |
MBEC | Интерфейсный модуль контроллера MOSAIC — ETHERCAT |
MBEI | Интерфейсный модуль контроллера MOSAIC — ETHERNET IP |
MBEP | Интерфейсный модуль контроллера MOSAIC — PROFINET |
MBMR | Интерфейсный модуль контроллера MOSAIC MODBUS RTU |
MBEM | Интерфейсный модуль контроллера MOSAIC MODBUS TCP |
MBEI2B | Интерфейсный модуль контроллера MOSAIC- ETHERNET IP 2 порта |
MCT2 | Интерфейсный модуль MOSAIC BUS (2 канала) |
MCT1 | Интерфейсный модуль MOSAIC BUS (1 канал) |
MV1T | Модуль контроля скорости TTL |
MV1TB | Модуль контроля скорости TTL |
MV1H | Модуль контроля скорости HTL |
MV1S | Модуль контроля скорости sin/cos |
MV2T | Модуль контроля скорости TTL (2 энкодера) |
MV2TB | Модуль контроля скорости TTL (2 энкодера) |
MV2H | Модуль контроля скорости HTL (2 энкодера) |
MV2S | Модуль контроля скорости sin/cos (2 энкодера) |
MV0 | Модуль датчиков положения |
Модульный конфигурируемый контроллер безопасности MOSAIC это:
Уровень безопасности: SIL 3, PLe, Кат. 4;
Простой, «интеллектуальный» графический программный интерфейс MSD (Mosaic Safety Designer — конструктор безопасности MOSAIC);
Компактная конструкция: размеры каждого отдельного модуля — 22,5 х 99 х 114,5 мм.;
Максимум 72 входа и 8 пар OSSD;
Максимум 7 модулей расширения к главному модулю М1.
Внимание! Появились новые модули расширения контроля скорости для TTL датчиков с внутренним источником питания (MV1TB и MV2TB)
Состав модульного контроллера MOSAIC:
1) Главный независимый модуль М1: 8 входов безопасности, 2 пары OSSD с отдельными сигналами EDM и блокировки пуска/перезапуска, программирование через ПК, порт USB;
2) Модуль расширения MI8O2: 8 входов безопасности, 2 пары OSSD с отдельными сигналами EDM и блокировки пуска/перезапуска;
3) Модули расширения MI8 и MI16: 8 и 16 входов безопасности;
4) Модули расширения MO2 и MO4: 2 и 4 пары OSSD с отдельными сигналами EDM и блокировки пуска/перезапуска;
5) Релейные модули MR2 и MR4: с 2-мя и 4-мя реле с управляемыми контактами;
6) Модуль расширения MB для связи контроллера с основными шинами полевого уровня типов: PROFIBUS DP, DeviceNet, CANopen;
7) Связь между модулями осуществляется по собственной скоростной шине MSD;
8) Простая диагностика через сигнальные выходы и программное обеспечение;
9) Карта памяти для хранения настроек MCM (Mosaic Configuration Memory).
Функция бланкирования
ФУНКЦИЯ БЛАНКИРОВАНИЯ (BLANKING)
Функция БЛАНКИРОВАНИЯ подавляет действие от 1 до N лучей световой завесы при условии, что эти лучи смежные.
Различают ФИКСИРОВАННОЕ и ПЛАВАЮЩЕЕ БЛАНКИРОВАНИЕ.

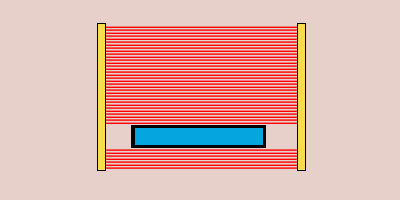

ФИКСИРОВАННОЕ БЛАНКИРОВАНИЕ используется в случаях, когда необходимо установить световую завесу в области выступающей неподвижной части какого-либо оборудования.
ПЛАВАЮЩЕЕ БЛАНКИРОВАНИЕ используется в случаях, когда необходимо установить световую завесу в области выступающей части какого-либо оборудования, при том, что эта часть может продольно перемещаться в пределах защищенной зоны. Это может быть орган управления какого-либо агрегата станка, к которому доступ может быть обеспечен не иначе, как через световую завесу (если функциональная безопасность не обеспечивается при ином расположении световой завесы).
Условием срабатывания световой завесы (отключения оборудования) является пересечение большего количества лучей, чем задано конфигурацией световой завесы.
ФУНКЦИЯ ПРИГЛУШЕНИЯ (MUTING).
Функция ПРИГЛУШЕНИЯ предназначена для случаев, когда необходимо временно приостановить действие световой завесы, например, для обеспечения движения материалов через защищенную зону.
Система должна быть оборудована датчиками ПРИГЛУШЕНИЯ, которые располагаются так, чтобы производить включение функции ПРИГЛУШЕНИЯ в необходимом направлении пересечения защищенной зоны.
Модели световых завес ReeR с функцией ПРИГЛУШЕНИЯ:
VISION MX (Тип 2)
JANUS M (Тип 4).
Системы с функцией ПРИГЛУШЕНИЯ могут быть построены на базе модуля безопасности AD SRM, с использованием фотобарьеров не имеющих такой функции.
Фотоэлектрические датчики ПРИГЛУШЕНИЯ могут поставляться в комплекте с данными моделями. Однако, в зависимости от задачи, могут быть использованы любые датчики приближения (бесконтактные выключатели: индуктивные, емкостные, ультразвуковые и т.п.) со стандартным PNP NO выходом (10-24В DC).
Примеры применения фотобарьеров REER:
Защита периметра зоны с доступом с различных сторон
Для защиты периметра с 4 сторон напольные колонны с отражающими зеркалами преломления могут быть использованы в комплекте с световыми барьерами безопасности. Пример применения изображен на представленном ниже рисунке.
Защита движущейся системы с платформой паллетайзера и упаковочной машины
Защита системы паллетайзера характеризуется способностью платформы паллетайзера пропускать коробки различной высоты.
Для достижения высокой степени гибкости системы безопасности завода используются световые завесы, датчики приглушения, кнопки аварийной остановки, управляемые Mosaic контроллером безопасности.
Пресс кривошипный К-665
Обеспечение защиты с двух сторон пресса с помощью световых завес серии EOS4, главного и подчиненного элементов (MASTER/SLAVE).
Для установки световых завес разработана специальная крепежная оснастка с учетом вибрации и соблюдением требований по безопасному расстоянию согласно ГОСТ ИСО 13855-2006…
Пресс кривошипный КВ-2536
Обеспечение защиты работников с помощью световой завесы ADMIRAL AX 451 BK с функцией БЛАНКИРОВАНИЯ.
Для установки световых завес разработана специальная крепежная оснастка с учетом вибрации и соблюдением требований по безопасному расстоянию согласно ГОСТ ИСО 13855-2006…
Пресс кривошипный КД-2124
Обеспечение защиты работников с помощью световой завесы ADMIRAL AX 151 BK с функцией БЛАНКИРОВАНИЯ.
Для установки световых завес разработана специальная крепежная оснастка с соблюдением требований по безопасному расстоянию согласно ГОСТ ИСО 13855-2006…
Водонепроницаемая колба IP68
Обеспечение защиты работников с помощью световой завесы EOS4 305 AH, помещенной в водонепроницаемую колбу. Данное решение может быть использовано на фильтр-прессах в различных обогатительных производствах, на участках гальванообработки кузовов в автомобильной промышленности, а также, в пищевой, фармацевтической, химической промышленности и др.. Допускается обильное промывание приборов водой…
Управление безопасностью системы паллетирования с двумя роботизированными зонами
Конфигурация контроллера MOSAIC для безопасного управления системой паллетирования. В данном видео приведен пример безопасной организации работы системы паллетирования на базе контроллера MOSAIC.
Презентация продуктов ReeR 2014г.
ReeR EOS4
ReeR — это итальянская компания, основанная в 1959 году, таким образом, мы работаем 54 года. Мы специализируемся на индустриальной безопасности.
В нашем перечне множество сенсоров, датчиков безопасности для предотвращения аварий при работе.
За последние четыре года мы создали новую линейку продуктов безопасности, это контроллеры безопасности, Вы сможете подсоединить к ним различные устройства безопасности, таким образом контроллер это центральное звено в системе безопасности одной машины, или системы безопасности для промышленного применения.
В этом случае мы можем говорить о том, что здесь мы представляем новинки для безопасного контроля скорости. Это новые приложения для применения в промышленной сфере, и это действительно очень необходимо для большинства пользователей. Вы можете подключать к этим контроллерам энкодеры безопасности и датчики безопасности, а также обычные датчики для получения в конечном итоге максимальной мощности в промышленных применениях.
Таким образом, Вы получаете интересные устройства , начального уровня, очень простые в применении и экономически эффективные в применении, их можно подключать к контроллеру и контролировать целую линию, в промышленной сфере, и не только линию.
Также наша специализация световые завесы безопасности, мы около 40 лет производим световые завесы безопасности, для защиты пальцев, кистей рук, а также тела оператора работающего в зоне опасных механизмов.
Подбор фотобарьера:
Шаг 1. Выбор средства защиты производится на основании требований и рекомендаций для конкретного оборудования, согласно действующим стандартам и техническим регламентам. |
|
Шаг 2. Оценка рисков, определение категории безопасности по конкретному виду оборудования. Тип защитной световой завесы должен быть не хуже категории безопасности. |
|
Шаг 3. Определение таких параметров, как: высота защиты, разрешение, дальность действия. Первичная оценка безопасного расстояния. Определение варианта фотобарьера (совстроенными функциями управления или без), учитывая особенности соединения с внешними устройствами. |
|
Шаг 4. Определение необходимости применения функции ПРИГЛУШЕНИЯ или функции БЛАНКИРОВАНИЯ, исходя из особенностей оборудования или процесса. Определение необходимости каскадного подключения фотобарьеров (MASTER/SLAVE), исходя из числа зон защиты. |
|
Шаг 5. Выбор конкретной световой завесы, модулей управления ReeR, соединителей. |
Средство защиты – ФОТО-БАРЬЕР.
Световая завеса безопасности (фото-барьер) — активное оптоэлектронное защитное устройство (AOPD, МЭК 61496), предназначенное для создания неосязаемой зоны контроля. Применение активных оптоэлектронных устройств предусмотрено стандартами на некоторые виды оборудования (стандарты по безопасности Типа C: «Безопасность оборудования»; «Требования безопасности»). Если стандарт на оборудование явно не указывает на определенный вид защитного устройства, то он предполагает совместное использование с базовыми стандартами (типа A), определяющими общие аспекты безопасности, принципы конструирования и основные требования к элементам систем управления, связанным с обеспечением безопасности, а также, стандартами типа В (В1, В2), устанавливающими требования к электрочувствительным защитным устройствам. Стандарты типа В2 содержат методы и рекомендации по расчету цепей управления.
Стандарты Типа A дают метод оценки рисков и выбора категории безопасности. Уровень (тип) безопасности защитного устройства должен быть не хуже категории безопасности (стандарты типа В1).
Если категория выражает степень рисков, исходящих от оборудования, то тип безопасности характеризует электронное (оптоэлектронное) защитное устройство в отношении его уровня самоконтроля, т.е. способности своевременного выявления внутренней неисправности так чтобы эта неисправность не стала причиной временной или полной утраты предохранительных функций.
Некоторые световые завесы безопасности оборудованы функцией мониторинга внешнего устройства (EDM). В системах управления, в которых нет более «интеллектуальных» устройств, чем световая завеса, эта функция за счет обратной позволяет проводить диагностику всей цепи управления, вплоть до ее конечных элементов (таких как: пускатель, контактор, частотный преобразователь и т.п.).
Это дает возможность построить схему управления в целом с соблюдением требований ГОСТ ИСО 13849-1, в соответствии с заданной категорией безопасности.
(см. также — «Архитектура безопасности»)
Тип безопасности 2 или 4?
Тип выбранного защитного устройства должен быть не хуже категории безопасности. Категория безопасности определяется согласно стандарту ГОСТ ИСО 13849-1-2003 на основании анализа рисков, исходящих от оборудования. Типы безопасности для электрочувствительных защитных устройств, к которым относятся световые завесы, установлены стандартом МЭК 61496.
Тип безопасности 2 покрывает категории: B, 1 и 2; тип безопасности 4 покрывает категории: B, 1, 2, 3, 4.
Тип безопасности характеризует защитное устройство в отношении его уровня самоконтроля или самодиагностики. Тип рассматривает влияние прерывания на самодиагностику на исполнение предохранительных функций. Так, фото-барьеры Типа безопасности 2 производят периодическую самодиагностику каждые 0,5 сек., на несколько миллисекунд теряя предохранительную способность; фото-барьеры Типа безопасности 4 производят самодиагностику постоянно и никогда не теряют предохранительной способности. В данном контексте, тип безопасности можно назвать «уровнем бдительности».
(см. так же — «Архитектура безопасности»)
Дополнительные требования к оптоэлектронным защитным устройствам по стандарту МЭК 61496:
Тип 2: угол визирования 10о;
Тип 4: угол визирования 5о.
И так, «уровень бдительности» предохранительного или защитного устройства должен отвечать заданной категории безопасности на основе анализа рисков, исходящих от оборудования.
Фото-барьеры Тип 4 применяют на штампах, прессах различного механизма действия, гильотинах, ножницах и т.п., для создания зон защиты порталов на линиях формирования и перемещения поддонов и т.д.
Фото-барьеры Тип 2 применяют на сборочных конвейерах автомобильного производства, для защиты зон вокруг промышленных роботов, на автоматизированных складах, на автоматизированных сборочных линиях легкой промышленности и т.д.
Характеристики.
Разрешение.
Разрешение световой завесы (R) – это минимальный размер объекта, гарантированно прерывающий хотя бы один луч.
R = P + D, где
P – расстояние между лучами (центрами линз);
D – диаметр линз.
Разрешение выбирается в зависимости от того, какие части тела человека обнаруживаются:
Палец: 14, 20 мм.;
Кисть руки: 20, 30, 40 мм.;
Рука: 40, 50 мм.;
Руки и ноги: 50, 90 мм., модели 2-3-4 луча;
Тело: модели 2-3-4 луча.
Высота защиты.
Высота защиты световых завес ReeR может быть от 160 до 1810 мм.
Дальность действия.
Дальность действия (или диапазон) – расстояние между приемником и излучателем. Это расстояние определяет ширину зоны защиты. Для стандартных моделей дальность действия равна 6 или 12 м., на выбор. При дальности 6 и 12 м. импульсы оптического излучения отличаются по частоте. Во избежание оптической интерференции, два соседних фотобарьера могут быть переключены на разные диапазоны. Для моделей с уменьшенной дальностью максимальный диапазон равен 8 м.. Для моделей с увеличенной дальностью максимальный диапазон равен 20 или 40 м..
Безопасное расстояние.
Световая завеса должна располагаться на расстоянии равном или большем, чем минимальное расстояние S так, чтобы в опасную зону можно было попасть только после остановки опасных движений станка.
Согласно ГОСТ ИСО 13855-2006 (EN 999), минимальное безопасное расстояние S рассчитывается по формуле:
S –K (t1 + t2) + C
C= 8 (d – 14)
где:
S | Минимальное расстояние безопасности. | мм |
K | Скорость достижения оператором опасной зоны. | мм/сек |
t1 | Общее время срабатывания световой завесы, в секундах. | сек |
t2 | Время срабатывания станка, в секундах, т.е. время, необходимое для остановки опасного движения станка с момента получения сигнала об остановке. | сек |
C | Дополнительное расстояние, изменяющееся в зависимости от применения. | мм |
d | Разрешение. | мм |
Встроенные функции управления:
- Автоматический или ручной перезапуск
2. Мониторинг внешнего устройства (EDM)Функция «Автоматический/ручной перезапуск» позволяет выбрать режим ручного или автоматического пуска/перезапуска оборудования. В некоторых случаях допускается автоматическое возобновление цикла работы машины после выхода человека из зоны контроля сенсорного предохранительного устройства без дополнительной команды пуска. Это допускается только при применении активных оптоэлектронных предохранительных устройств (AOPD), соответствующих МЭК 61496.
Функция «Мониторинг внешнего устройстваа»(EDM) — элемент функциональной безопасности, позволяющий фотобарьеру диагностировать состояние внешних устройств. Фотобарьер с функцией мониторинга оборудован входом обратной связи (EDM). Благодаря функции мониторинга может быть построена обратная связь различной глубины, вплоть до конечного элемента цепи управления (пускателя, контактора, преобразователя и т.п.).
Если конечный элемент управления — контактор, то практически подключение функции мониторинга реализуется так:
— прежде всего, согласно категории безопасности не хуже второй, контакторов должно быть два (см. так же — «Архитектура безопасности»);
— каждый контактор (К1 и К2) должен иметь хотя бы по одному нормально-замкнутому контакту для обратной связи и нормально-разомкнутые контакты для включения электропривода;
— нормально-замкнутыйе контакты К1 и К2 должны быть соеденены поледовательно, через них должно быть произведено подключение входа EDM фотобарьера к +24В.
Функция мониторинга позволяет обнаружить залипание, дребезг контактов внешних контакторов и блокировать пуск оборудования.
Фотобарьеры ReeR со встроенными функциями управления имеют в обозначении моделей символ «X» (напримерADMIRAL AX).
Модели со встроенными функциями управления применяются при прямом присоединении к ПЛК, слаботочному контактору, системе управления электродвигателем (частотный преобразователь и т.п.).
При необходимости, модели со встроенными функциями управления можно использовать вместе с промежуточным реле типа AD SR0.
Модели без встроенных функций управления используются вместе с модулем управления типа AD SR1, оборудованным этими функциями управления.
Функции.
1. Функция «Приглушения»;
2. Функция «Бланкирования»;
3. Режим «Мастер/Помощник“ (MASTER/SLAVE).
Дополнительно к стандартным моделям (которые можно располагать как горизонтально, так и вертикально) можно приобрести вариант фото-барьера с ГЛАВНЫМ И ПОДЧИНЁННЫМ ЭЛЕМЕНТАМИ (MASTER/SLAVE). Эта конфигурация состоит из двух (или трёх) пар световых завес, в которых последовательно соединены два (или три) излучателя с двумя(или тремя) приёмниками.
Соединительный кабель между главным и подчинённым элементами должен быть длиной до 50 метров.
Это позволит применять две световых завесы, располагающиеся одна сзади, а другая спереди опасного механизма при едином соединении с силовой цепью и цепью управления.
Модель.
Пример полного обозначения модели фотобарьера ReeR:
Серия AX со встроенными функциями управления
Семейство фото-барьеров ReeR ADMIRAL |
У фотобарьеров, отмеченных знаком * — соединители между МАСТЕР, ПОМОЩНИК: CJBE, CDS03
Тип 2 | |||||
Семейство
ReeR |
Серия | Функции | Соотв.
интерфейс |
Разрешение | Высота защиты
мм. |
VISION | V | Стандарт | AD SR1, соединителиCD (для приемника и излучателя) | 20, 30, 40, 50, 90 мм., модели 2-3-4 луча | 160 — 1810 |
VX | Со встроенными функциями управления | AD SR0, соединители: CD – излучатель, C8D — приемник | 20, 30, 40, 50, 90 мм., модели 2-3-4 луча | 160 — 1810 | |
VX M | Со встроенными функциями управления, ГЛАВНЫЙ ЭЛЕМЕНТ | AD SR0, соединители: CD – излучатель, C8D – приемник | 30, 40, 50 мм., модели 2-3 луча | 160 — 1510 | |
VX S * | Со встроенными функциями управления, ПОДЧИНЕННЫЙ ЭЛЕМЕНТ | AD SR0, соединители: CD – излучатель, C8D — приемник | 30, 40, 50 мм., модели 2-3 луча | 160 — 1510 | |
VXL | Со встроенными функциями управления, уменьшенной дальности | AD SR0, соединители: CD – излучатель, C8D – приемник | 30, 40 мм., модели 2-3-4луча | 160 — 1210 | |
MXL | Со встроенными функциями управления, с функцией ПРИГЛУШЕНИЯ | AD SR0, соединители: CD – излучатель, C12D – приемник | 30, 40 мм., модели 2-3-4луча | 160 — 1210 | |
VX WT | Со встроенными функциями управления, в водонепроницаемом кожухе IP68 | AD SR0, соединители: CD – излучатель, C8D — приемник | 30 мм., модели 2-3-4 луча | 160 — 1810 | |
EOS2
(компактные фото-барьеры, сечением — 28×30 мм) |
A | Стандарт | AD SR1, соединителиCD (для приемника и излучателя) | 30, 40, 50, 90 мм., модели 2-3-4 луча | 160 — 1510 |
X | Со встроенными функциями управления | AD SR0, соединители: CD – излучатель, C8D – приемник | 30, 40, 50, 90 мм., модели 2-3-4 луча | 160 — 1510 | |
XM | Со встроенными функциями управления, ГЛАВНЫЙ ЭЛЕМЕНТ | AD SR0, соединители:CD — излучатель, C8D — приемник
|
30, 40, 50, 90 мм., модели 2-3-4 луча | 310 — 1510 | |
XS * | Со встроенными функциями управления, ПОДЧИНЕННЫЙ ЭЛЕМЕНТ | AD SR0, соединители: CD – излучатель, C8D – приемник | 30, 40, 50, 90 мм., модели 2-3-4 луча | 310 — 1510 | |
XS2 * | Со встроенными функциями управления, ПОДЧИНЕННЫЙ ЭЛЕМЕНТ 2 | AD SR0, соединители: CD – излучатель, C8D – приемник | 30, 40, 50, 90 мм., модели 2-3-4 луча | 310 — 1510 |
Тип 4 | |||||
Семейство
ReeR |
Серия | Функции | Соотв.
интерфейс |
Разрешение | Высота защиты
мм. |
ADMIRAL | AD | Стандарт | AD SR1, соединителиCD (для приемника и излучателя) | 14, 20, 30, 40, 50, 90 мм., модели 2-3-4 луча | 160 — 1810 |
AX | Со встроенными функциями управления | AD SR0, соединители: CD – излучатель, C8D — приемник | 14, 20, 30, 40, 50, 90 мм., модели 2-3-4 луча | 160 — 1810 | |
AX M | Со встроенными функциями управления, ГЛАВНЫЙ ЭЛЕМЕНТ | AD SR0, соединители: CD – излучатель, C8D – приемник | 14, 20, 30, 50 мм., модели 2-3 луча | 160 — 1510 | |
AX S * | Со встроенными функциями управления, ПОДЧИНЕННЫЙ ЭЛЕМЕНТ | AD SR0, соединители: CD – излучатель, C8D — приемник | 14, 20, 30, 50 мм., модели 2-3 луча | 160 — 1510 | |
AX BK | Стандарт, функция БЛАНКИРОВАНИЯ | AD SR1, соединители: CD – излучатель, C8D – приемник | 14, 20, 40, 90 мм. | 160 — 1810 | |
AX BKM | Стандарт, функция БЛАНКИРОВАНИЯ, ГЛАВНЫЙ ЭЛЕМЕНТ | AD SR1, соединители: CD – излучатель, C8D – приемник | 14, 20 мм., | 310 — 1510 | |
AX BKS * | Стандарт, функция БЛАНКИРОВАНИЯ, ПОДЧИНЕННЫЙ ЭЛЕМЕНТ | AD SR1, соединители: CD – излучатель, C8D – приемник | 14, 20 мм., | 310 — 1510 | |
AX WT | Со встроенными функциями управления, в водонепроницаемом кожухе IP68 | AD SR0, соединители: CD – излучатель, C8D — приемник | 30 мм., модели 2-3-4 луча | 160 — 1810 | |
EOS4
(компактные фото-барьеры, сечением — 28×30 мм) |
A | Стандарт | AD SR1, соединителиCD (для приемника и излучателя) | 14, 20, 30, 40, 50, 90 мм., модели 2-3-4 луча | 160 — 1510 |
X | Со встроенными функциями управления | AD SR0, соединители: CD – излучатель, C8D – приемник | 14, 20, 30, 40, 50, 90 мм., модели 2-3-4 луча | 160 — 1510 | |
XM | Со встроенными функциями управления, ГЛАВНЫЙ ЭЛЕМЕНТ | AD SR0, соединители: CD – излучатель, C8D – приемник | 14, 30, 40, 50, 90 мм., модели 2-3-4 луча | 310 — 1510 | |
XS * | Со встроенными функциями управления, ПОДЧИНЕННЫЙ ЭЛЕМЕНТ | AD SR0, соединители: CD – излучатель, C8D – приемник | 14, 30, 40, 50, 90 мм., модели 2-3-4 луча | 310 — 1510 | |
XS2 * | Со встроенными функциями управления, ПОДЧИНЕННЫЙ ЭЛЕМЕНТ 2 | AD SR0, соединители: CD – излучатель, C8D – приемник | 14, 30, 40, 50, 90 мм., модели 2-3-4 луча | 310 — 1510 | |
AH | Стандарт, увеличенной дальности | AD SR1, соединителиCD (для приемника и излучателя) | 20, 30, 40, 50, 90 мм., Модели 2-3-4 луча | 310 – 1510 | |
XH | Со встроенными функциями управления, увеличенной дальности | AD SR0, соединители: CD – излучатель, C8D – приемник | 20, 30, 40, 50, 90 мм.,
Модели 2-3-4 луча |
310 — 1510 | |
JANUS
(каждая серия включает моделиLR (long range) – дальнего действия, до 60 м.) |
MI | С функцией ПРИГЛУШЕНИЯ, использует в качестве датчиков ПРИГЛУШЕНИЯ любые датчики со стандартным PNP выходом: индуктивные, емкостные, оптические | MJB1, MJB2, MJB3, MJB4,соединители: CJ,CJM – для приемника;CD – для излучателя;CJBR – для соединения приемника с блокомMJB | 30, 40, 90 мм., модели 2-3-4 луча | 310 — 1810 |
ML | С функцией ПРИГЛУШЕНИЯ, с горизонтальной L-образной планкой датчиков ПРИГЛУШЕНИЯ для однонаправленного обнаружения | MJB1, MJB2, MJB3, MJB4,соединители: CJ,CJM – для приемника;CD – для излучателя;CJBR – для соединения приемника с блокомMJB | Модели 2-3 луча | 310 – 1810 | |
MT | С функцией ПРИГЛУШЕНИЯ, с горизонтальной T-образной планкой датчиков ПРИГЛУШЕНИЯ для двунаправленного обнаружения | MJB1, MJB2, MJB3, MJB4,соединители: CJ,CJM – для приемника;CD – для излучателя;CJBR – для соединения приемника с блокомMJB | Модели 2-3 луча | 310 — 1810 | |
MI TRX | Модели с активным приемником-излучателем и пассивным отражателем (зеркалом), с функцией ПРИГЛУШЕНИЯ, использует в качестве датчиков ПРИГЛУШЕНИЯ любые датчики со стандартным PNP выходом: индуктивные, емкостные, оптические | MJB1, MJB2, MJB3,MJB4, соединители:CJ, CJM – для активных приемников-излучателей; CJBR – для соединения приемника-излучателя с блоком MJB | Модели 2-3 луча | 310 – 1810 | |
ML TRX | Модели с активным приемником-излучателем и пассивным отражателем (зеркалом), с функцией ПРИГЛУШЕНИЯ, с горизонтальнойL-образной планкой датчиков ПРИГЛУШЕНИЯ для однонаправленного обнаружения | MJB1, MJB2, MJB3,MJB4, соединители:CJ, CJM – для активных приемников-излучателей; CJBR – для соединения приемника-излучателя с блоком MJB | Модели 2-3 луча | 310 – 1810 | |
MT TRX | Модели с активным приемником-излучателем и пассивным отражателем (зеркалом), с функцией ПРИГЛУШЕНИЯ, с горизонтальнойT-образной планкой датчиков ПРИГЛУШЕНИЯ для двунаправленного обнаружения | MJB1, MJB2, MJB3,MJB4, соединители:CJ, CJM – для активных приемников-излучателей; CJBR – для соединения приемника-излучателя с блоком MJB | Модели 2-3 луча | 310 — 1810 | |
J | Со встроенными функциями управления | MJB1, MJB2, MJB3, MJB4,соединители: CJ,CJM – для приемника;CD – для излучателя;CJBR – для соединения приемника с блокомMJB | 40 мм., модели 2-3-4 луча | 610 — 1210 | |
J TRX | Модели с активным приемником-излучателем и пассивным отражателем (зеркалом), со встроенными функциями управления | MJB1, MJB2, MJB3, MJB4,соединители: CJ,CJM – для активных приемников-излучателей; CJBR – для соединения приемника с блокомMJB | Модели 2-3 луча | 600 — 1000 | |
J WT | Со встроенными функциями управления, в водонепроницаемом кожухе IP68 | MJB1, MJB2, MJB3,MJB4, соединители:CJ, CJM – для приемника; CD – для излучателя; CJBR– для соединения приемника с блокомMJB | 40 мм., модели 2-3-4 луча | 610 — 1210 |
