Ультразвуковые датчики

Примеры применения ультразвуковых датчиков

Контроль качества нетканого полотна с помощью ультразвукового датчика серии UPF

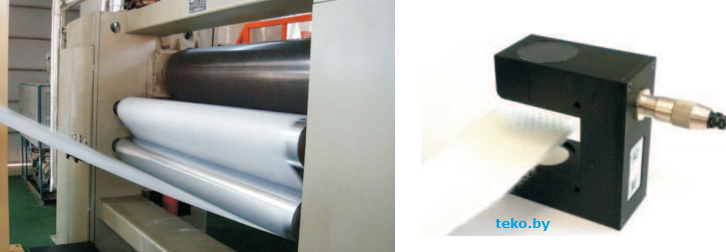

sn.pngМягкие текстильные материалы, ткани, полотна в той или иной степени проницаемы для ультразвуковых волн.

Вилочный ультразвуковой датчик барьерного типа с аналоговым выходом успешно применяется для контроля качества нетканого полотна, флиса.

Функция обучения позволяет настроить датчик на эталон путем смещения шкалы. Изменение выходного сигнала указывает на изменение плотности материала.



Нетканое полотно состоит из свободных, не переплетенных между собой волокон. Прочность полотна основывается на сцеплении волокон друг с другом. Для дальнейшей обработки и использования производится укрепление полотна путем прошивки или прессования.

Контроль плотности полотна и соответствующего усилия прессования можно производить путем измерения звуковой проницаемости материала. Более плотный материал обладает меньшей звуковой проницаемостью.

Для измерения плотности полотна применяется ультразвуковой датчик вилочного типа с разделенным излучателем и приемником .

Датчик вырабатывает выходной аналоговый сигнал 0...10В или 4...20мА, уровень которого зависит от акустической проницаемости материала, пропущенного между излучателем и приемником.

Высокое быстродействие датчика позволяет производить контроль плотности во время непрерывного движения полотна.



Защита от столкновения кранов

Мостовые и козловые краны выпускаются тысячами ежегодно и решают целый ряд производственных задач в различных промышленных отраслях: машиностроении, металлургии, на железнодорожном дороге, в горнодобывающей промышленности, на стройплощадках, складах и в цехах промышленных зданий.

Грузоподъёмные машины данного типа очень практичны и могут быть оснащены различными захватными механизмами: ковшом, магнитом, грейфером, устройством для подъёма контейнеров и т. д.
В производстве очень удобно и зачастую необходимо увеличить пропускную способность крана, расположив на одних рельсах несколько крановых установок.
В ходе работы кранов на общих рельсах значительно возрастают риски столкновения с тупиковыми ударными упорами и другими крановыми установками. Столкновения могут пагубно влиять не только на само оборудование, но и повлечь за собой другие последствия:
  • порча транспортируемых объектов;
  • падение транспортируемых объекта;
  • обрушение конструкции;
  • человеческие жертвы.

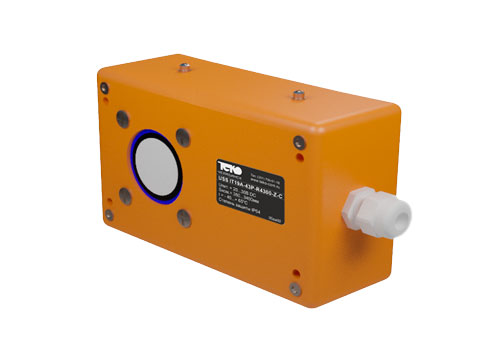

Решение задачи предотвращения столкновений возможно при помощи ультразвуковых датчиков ТЕКО - USS IT19A-43P-R4300-Z-C, - разработанных для бесконтактного обнаружения и измерения расстояния до объектов с дальностью действия до 5 метров.

Особой сложностью в решении такой задачи при помощи ультразвука являются сильные морозы в некоторых климатических зонах нашей страны. Обычные датчики при низких температурах просто перестают работать.

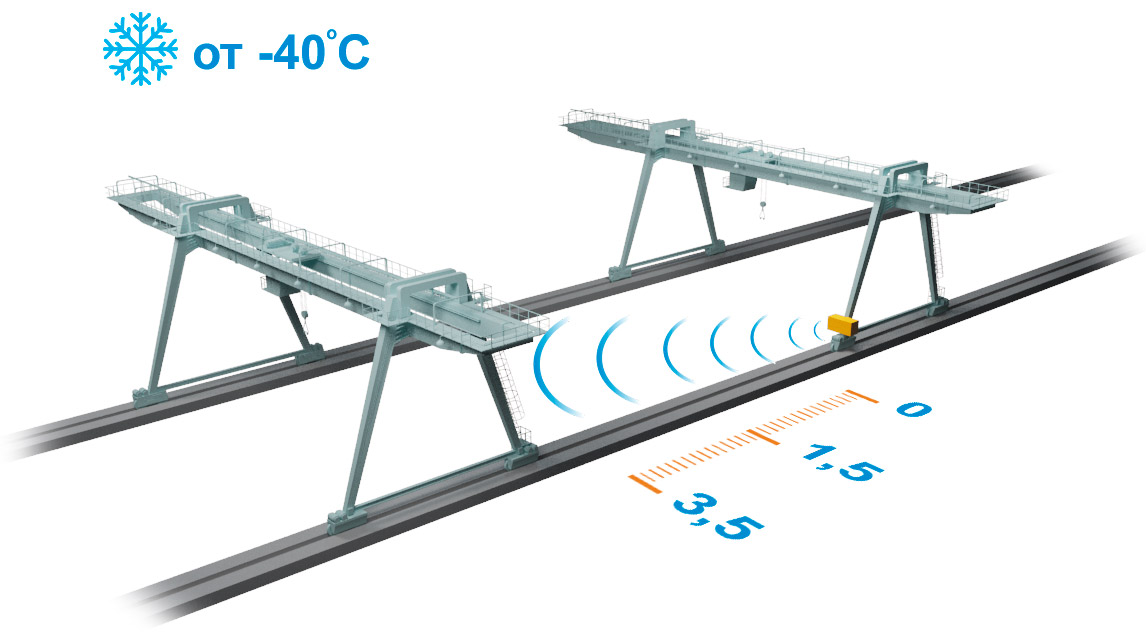

При разработке датчика инженерами компании ТЕКО внедрена в конструкцию функция подогрева, расширяющая температурный диапазон использования прибора до -40°С, что позволяет применять его в сложных климатических условиях и под открытым небом.

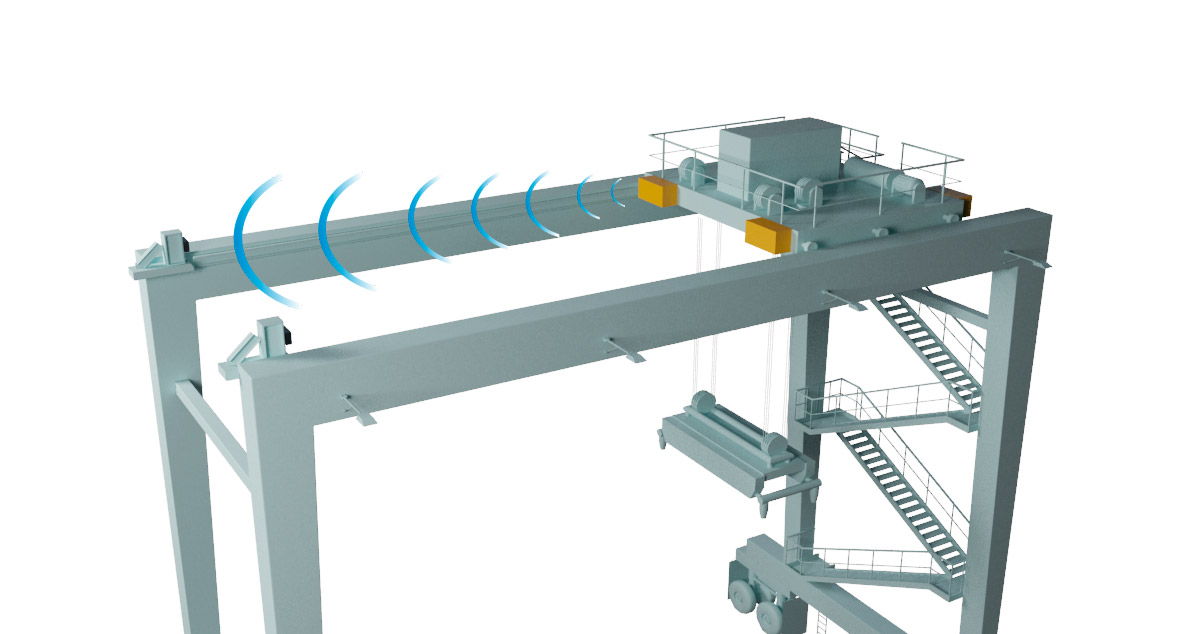

Так, для предупреждения столкновения датчики ставятся на каждом кране таким образом, чтобы встречные лучи датчиков не пересекались (например по правой стороне в направлении движения) и фиксирует приближение элементов конструкции соседнего крана на расстояние 0,3...3,4 метра (до 5 метров для больших отражающих объектов).

Для предупреждения столкновения с тупиковым демпфирующим упором датчик устанавливается в направлении такого упора

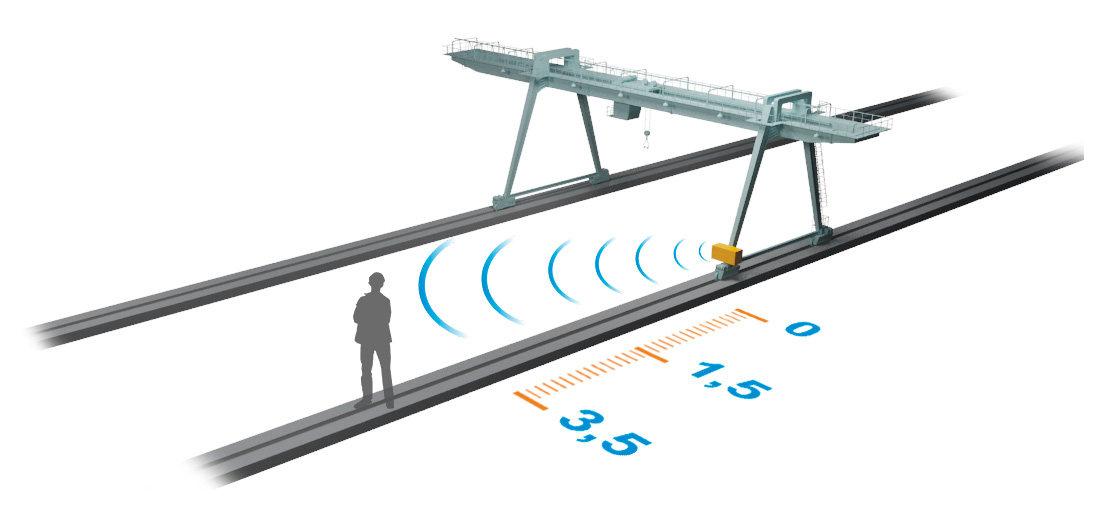

Так же ультразвуковой датчик USS IT19A-43P-R4300-Z-C возможно применять на уличных козловых кранах для предотвращения наезда на человека на рельсовых путях.
