Емкостные датчики teko.by (CSN, CSB)

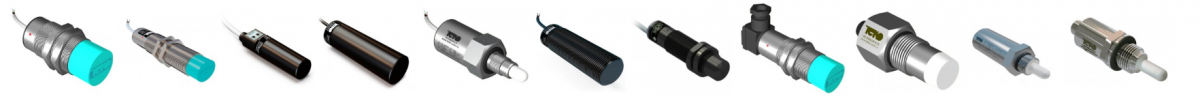

  Емкостные бесконтактные выключатели (CSB, CSN, CSAB, CSAN) используются в АСУ ТП большинства отраслей белорусской промышленности с целью контроля наличия всевозможных объектов изготовленных из любых материалов, подсчета и определения местонахождения металлических и неметаллических материалов, для отслеживания предельных уровней жидкости или сыпучих материалов в различных резервуарах и емкостях. Мы производим различные модификации емкостных датчиков, кроме типовых, это - датчики уровня, датчики с задержкой срабатывания, программируемые емкостные датчики. В некоторых случаях емкостный датчик может контролировать уровень вещества в емкости "через стенку" т.е. без контакта с контролируемой средой.Так же среди нашей продукции есть взрывозащищенные бесконтактные датчики серии NAMUR, емкостные датчики устойчивые к влиянию агрессивных сред, перепадов температур, высокому давлению и прочим факторам, которые усложняют контроль за технологией производства.Так же мы производим нестандартные исполнения датчиков под заказ в Беларуси.



Эта группа датчиков применяется, когда необходимо отслеживать металлические и диэлектрические материалы. Поэтому они востребованны в очень широком спектре промышленных задач. Емкостные датчики хороши для контроля уровня сыпучих и жидких веществ, для подсчета деталей и готовой продукции, контроля и позиционирования предметов и механизмов производства. Часто используются для контроля наличия и заполнения упаковки. Но особенно популярны для отслеживания целостности ленты конвейера.

emkost-teko.by

 Емкостные датчики сегодня широко применяются в различных областях промышленности для автоматизации технологических процессов.

Область применения емкостных датчиков очень широка и включает: контроль наличия и положения объектов, подсчет объектов и т.д. Но наиболее распространенный способ применения емкостных датчиков – контроль уровня как жидких, так и сыпучих веществ , определение максимального или минимального уровня вещества.

Для решения данной технической задачи – емкостные бесконтактные выключатели отличаются дешевизной , простотой и надежностью.

Емкостные датчики для измерения уровня могут применяться для определения наличия или отсутствия жидкости в любых баках, резервуарах, а также в трубопроводах.

Возможно изготовление специальных исполнений емкостных датчиков: стойких к агрессивным условия окружающей среды, перепадам температуры, давлению и т.д.

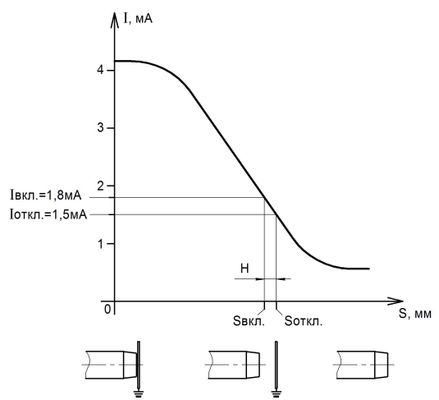

Принцип действия емкостных датчиков

Между датчиком и окружающей средой существует электростатическое поле. Емкостный датчик работает на определение изменения емкости в этой цепи.

При изменении емкости в данном поле (при попадании в поле любого объета) происходит срабатывание. Достоинства емкостных датчиков - это возможность работы с любыми материалами (и металлы, и неметаллы), потенциометр с регулировкой чувствительности позволяет осуществлять дифференцирование материалов, невосприимчивость к цвету контролируемого объекта.

Емкостные датчики могут успешно применяться для следующих целей:

  • контроль уровня различных жидкостей;
  • контроль уровня сыпучих материалов;
  • подсчет предметов, упаковок, бутылок;
  • определение наличия жидкости в бутылке или иной емкости;
  • контроль наличия прокладок, уплотнительных колец;
  • контроль целостности или обрыва ленты ;
  • подсчет небольших предметов.

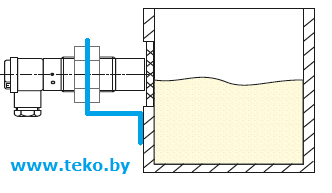

Контроль уровня в емкости без контакта с контролируемой средой:


Появилось готовое решение тех задач, когда необходимо контролировать уровень жидкости либо сыпучих материалов без прямого

контакта с контролируемой средой, В этом случае необходимо в емкости сделать перегородку из диэлектрика, можно использовать фторопласт либо стекло, далее на специальном кронштейне установить емкостный датчик, (любого исполнения, кроме штыревого)







Контроль уровня жидкости штыревыми емкостными датчиками с чувствительной поверхностью из фторопласта:

Для решения этой задачи разработаны емкостные датчики CSN со штыревой чувствительной поверхностью. Способ их установки - герметичная врезка в стену или крышку емкости  или в трубопровод. Контролировать предельный уровень жидкости можно универсальными датчиками серии CSN EF46B8, CSN EC46B8. В этом случае контролируемой жидкостью может быть вода или жидкие нефтепродукты (масло, бензин, керосин), чувстительная поверность датчиков этой серии выполнена из фторопласта, который устойчив к длительному пребыванию в таких жидкостях.

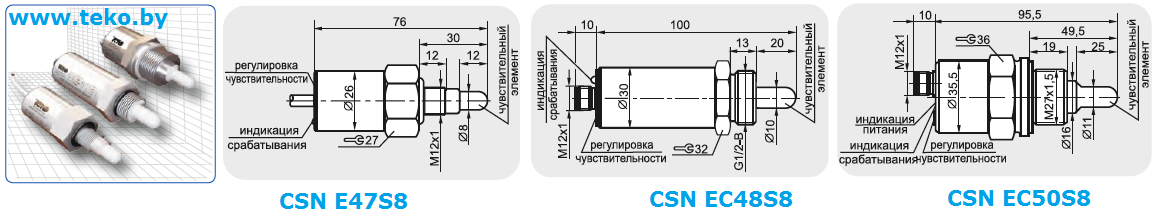

Контроль уровня пищевых продуктов или агрессивных жидкостей:

Чувствительный элемент емкостных датчиков серии CSN E47S8, CSN EC48S8, CSN EC50S8 выполнен из фторопласта и имеет обтекаемую форму. Применение материалов, стойких к коррозии и к воздействию агрессивных сред, обеспечивает стабильную работу датчиков с любыми жидкостями как химически нейтральными, так и агрессивными.Наши датчики этой серии в отличие от импортных аналогов или кондуктометрических датчиков, не реагируют на пену, которая может образовываться при заполнении емкостей или резервуаров. Диапазон рабочих температур - до 105 градусов Цельсия. Возможна поставка датчиков со специальными вварными втулками

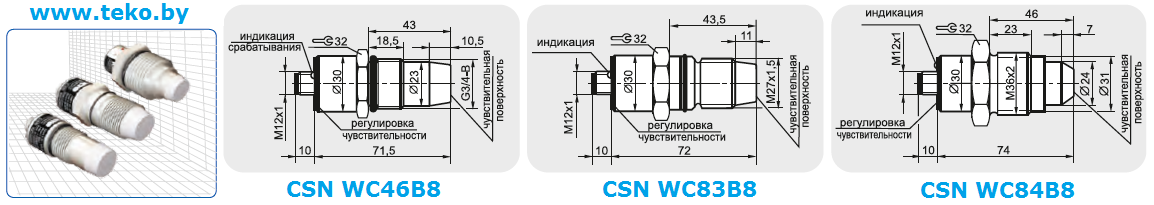

Специальные емкостные датчики для работы в среде высокого давления:

Емкостные датчики серии CSN WC46B8, CSN WC83B8, CSN WC84B8 созданы для контроля жидкостей в резервуарах находящихся под давлением. Специальная конструкция чувствительного элемента и специальное уплотнение позволяют датчикам выдерживать давление до 32МПа, а материал чувствительной поверхности Tecaform делает их устойчивам к агрессивным жидкостям. Давление рабочей жидкости со стороны чувствительной поверхности 2-32Мпа, диапазон рабочих температур от -25 гр.Ц. до +105 гр.Ц., напряжение питания 10-30 V DC / 77-150 V DC, материал корпуса ЛС59-1 (Латунь), чувствительная поверхность Tecaform AH (POM-C).


Контроль уровня сыпучих продуктов:

Для контроля уровня комбикорма на птицефабриках Беларуси, рекомендуем установку емкостных датчиков с задержкой срабатывания. Корпус этих емкостных датчиков  выполнен из полимерного материала Tecaform, который устойчив к воздействию горячей воды, разбавленных кислот, чистящих агентов, растворителей. Гладкий корпус припятствует налипанию контролируемого материала. Функция задержки включения  CSN E88P-861-20-L либо выключения CSN E88P-862-20-L позволяет при известной скорости опустошения либо заполнения бункера использовать один датчик вместо двух датчиков предельных уровней. Наличие фитинга (CSN EF89P5, CSN GF89P5) позволяет использовать для защиты кабеля различные рукава, обжимая их по фитингу. Емкостные датчики серии CSN E88P, CSN G88P - аналоги датчиков DOL21R, DOL33R (SCOV), VC11RT, VC12RT (Carlo Gavazzi, VDL, Roxell), Q34255, Q38816 (Chore Time). Диапазон регулировки задержки от 2 до 60 секунд.Номинальный зазор 20мм. Диапазон рабочих температур от -25 гр.Ц до +75 гр.Ц. Степень защиты IP67.


Назначение и принцип действия:

Датчики предназначены для контроля наличия / отсутствия различных сыпучих и жидких материалов в резервуарах. Используются как датчики заполнения кормушек, первичных и
промежуточных бункеров комбикормом и управления двигателем привода шнека кормораздачи в автоматических системах кормления.
Работа емкостных датчиков уровня основана на различии диэлектрической проницаемости контролируемого материала и воздуха. Устанавливаются, как правило, в боковую стенку резервуара на таком уровне на котором требуется обнаружение контролируемого материала. Также датчики могут монтироваться в крышку для контроля верхнего уровня.

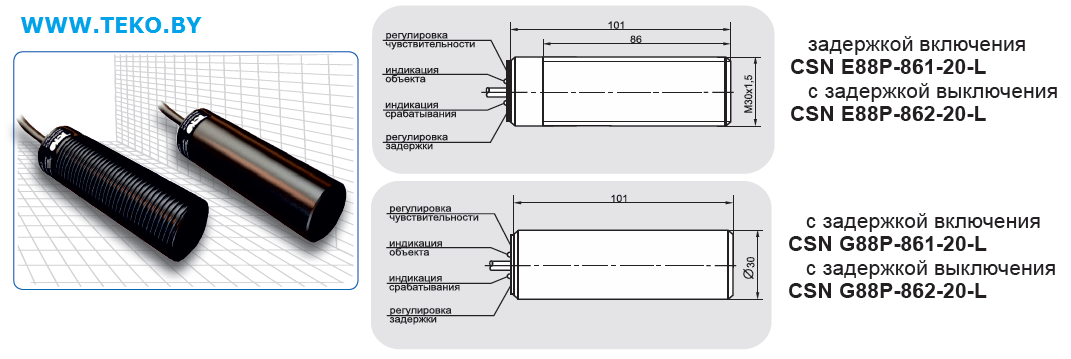

Датчики с задержкой включения. При приближении к чувствительной поверхности датчика контролируемого материала (комбикорма) переключение коммутирующего элемента датчика (реле, тиристор) происходит после истечения времени задержки включения. При снижении уровня контролируемого материала коммутирующий элемент датчика переключается без задержки.
Датчики с задержкой выключения (отключения, отпускания). При приближении к чувствительной поверхности датчика контролируемого материала (комбикорма) переключение коммутирующего элемента датчика (реле, тиристор) произойдет сразу, без задержки. При снижении уровня контролируемого материала коммутирующий элемент датчика переключится только после истечения времени задержки выключения. Датчики с задержкой выключения находят применение в качестве датчиков уровня корма в кормушках автоматических систем кормления птиц.

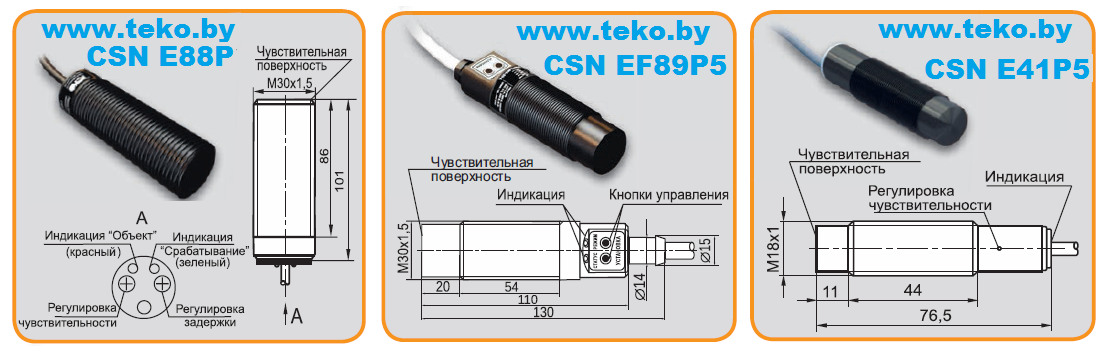

Датчики группы CSN E88P, CSN G88P. Датчики с релейным выходом. Оснащены регулируемой задержкой 2…60 сек..
Тип задержки включения или выключения указывается при заказе. Регулировка чувствительности и времени задержки осуществляется с помощью встроенных в датчик переменных резисторов. Резисторы от внешних воздействий (влаги, пыли, грязи) защищены винтами-заглушками с уплотнительными кольцами. Степень герметичности датчиков IP67.
Датчики CSN EF89P5, CSN GF89P5. Датчики с релейным выходом. Являются полными аналогами датчи-
ков DOL 45R (SCOV), MS45 (Big Dutchman). В датчиках используется микропроцессорная схема управления,
настройка чувствительности, выбор типа задержки (включение или выключение), установка времени задержки
выполняется с помощью двух кнопок расположенных на датчике. Заводская настройка датчика: тип задержки
– на выключение, время задержки – 30 сек.
Датчики группы CSN E41P5, CSN G41P5. Датчики с тиристорным выходом. Оснащены фиксированной за-
держкой: включения или выключения. Тип задержки и необходимое время задержки срабатывания указывает-
ся при заказе датчика. Типовые значения времени задержки: 15 сек., 30 сек., 60 сек.
Контакты реле датчиков CSN E88P, CSN G88P, CSN EF89P5, CSN GF89P5 защищены встроенными искро-
гасящими RC-цепями.
Все датчики выпускаются в пластиковых корпусах устойчивых к агрессивным средам (аммиаку, моющим средствам).

Исполнения:
CSN E88P-861-20-L, CSN G88P-861-20-L с регулируемой задержкой вкл. 2…60 сек.
CSN E88P-862-20-L, CSN G88P-862-20-L с регулируемой задержкой выкл. 2…60 сек.
CSN EF89P5-863-20-L, CSN GF89P5-863-20-L с регулируемой задержкой вкл./выкл. 0…4 ч.
CSN E41P5-024-10-L, CSN G41P5-024-10-L с фиксированной задержкой вкл. 60 сек.
CSN E41P5-024.15-10-L,CSN G41P5-024.15-10-L с фиксированной задержкой вкл. 15 сек.
CSN E41P5-025-10-L, CSN G41P5-025-10-L с фиксированной задержкой выкл. 60 сек.
CSN E41P5-025.30-10-L, CSN G41P5-025.30-10-L с фиксированной задержкой выкл. 30 сек.

Аналоги:
К датчикам CSN E88P / G88P, CSN EF89P5/CSN GF89P5: DOL 45R (SCOV), MS45(Big Dutchman), VC11, VC12 (Carlo Gavazzi)
К датчикам CSN E41P5: DOL 25 (SCOV), AFS (Big Dutchman), CA18CLN12TC1664-2 (Carlo Gavazzi)

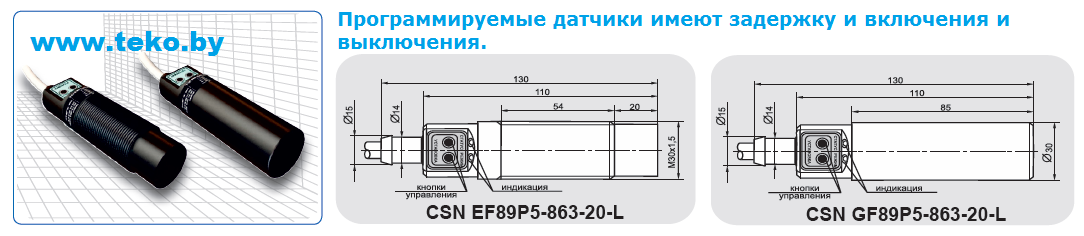

Программируемые емкостные датчики:

Программируемые емкостные датчики серии CSN EF89P5, CSN GF89P5 - аналоги датчиков DOL21R, DOL33R,DOL45R, DOL45R-G (SCOV), VC12RN, VC11RT, VC12RT (Carlo Gavazzi, VDL, Roxell), MS 45R, MS 45R-G (Big Dutchman),Q34255, Q38816 (Chore Time). Расстояние срабатывания, время задержки включения и выключения программируются пользователем. Диапазон регулировки задержки от 1 сек до 4 часов. Диапазон рабочих температур от -25 гр.Ц до +75 гр.Ц. Номинальный зазор 20мм. Степень защиты IP65.

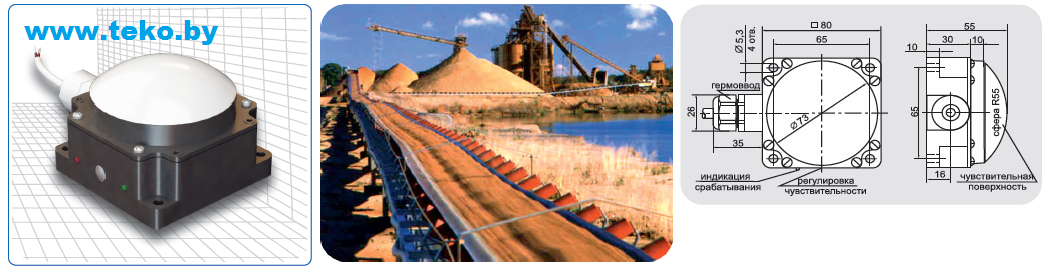

Емкостные датчики ТЕКО со сферической чувствительной поверхностью:

Датчики серии CSN I71P со сферической чувствительной поверхностью из фторопласта, препятствующей налипанию и скоплению сыпучего материала, применяются для контроля заштыбовки перегрузочных течек конвейеров при транспортировке угля и различных твердых материалов; для контроля уровня и наличия сыпучих материалов (отсев,песок, цемент, строительные смеси и т.д.). Номинальный зазор 25мм. Материал корпуса - полиамид. Чувствительная поверхность из фторопласта.

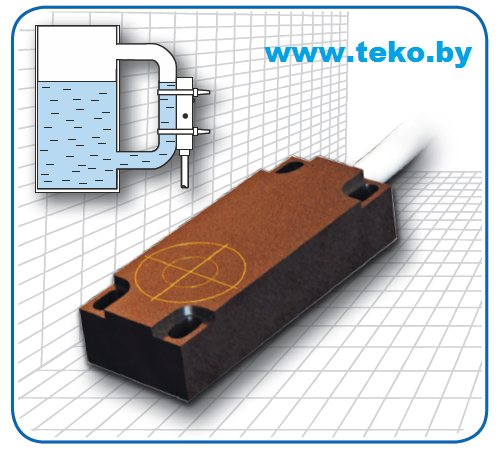

Емкостный датчик для установки на трубку:


Бесконтактные ёмкостные выключатели серии CSN I06P предназначены для определения наличия жидкости (вода, водные растворы, спирты, кислоты, растворители, СОЖ и другие с ε>20) в резервуарах или трубках через диэлектрическую стенку резервуара (трубки). Датчики также могут быть использованы как датчики приближения для контроля диэлектрических и металлических объектов.

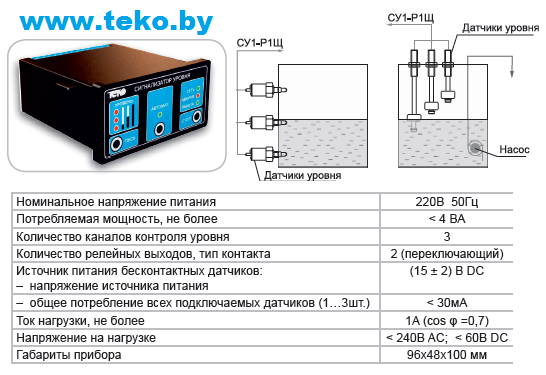

Система контроля уровня жидкости в резервуаре:

Система управления уровнем СУ1-Р1Щ позволяет:teko.by-uroven2.png

● Контроль уровня жидких и сыпучих материалов по трем датчикам
● Опторазвязка входных цепей для безопасности и помехозащищенности
● Автоматизация заполнения и опорожнения резервуара
● Ручной или автоматический режим управления исполнительным механизмом
● Сигнализация аварийных уровней
● Подключение различных датчиков уровня емкостных, поплавковых, механических

Преимущества прибора СУ1-Р1Щ:
  • Опторазвязанные входы для подключения датчиков обеспечивают помехоустойчивость и безопасность
  • Возможность работы с PNP и NPN датчиками
Контроль уровня осуществляется при помощи трех датчиков, подключаемых ко входам прибора. Датчики устанавливаются пользователем в резервуаре на заданных отметках: нижней, промежуточной и верхней. Для визуального контроля уровня в резервуаре на лицевой панели прибора предусмотрены три светодиодных индикатора, засветка каждого из которых осуществляется при срабатывании соответствующего датчика. Тип применяемых датчиков определяется пользователем, исходя из физико-химических свойств контролируемого рабочего вещества. Для управлениятехнологическим оборудованием прибор оснащен двумя встроенными электромагнитными переключающими реле.

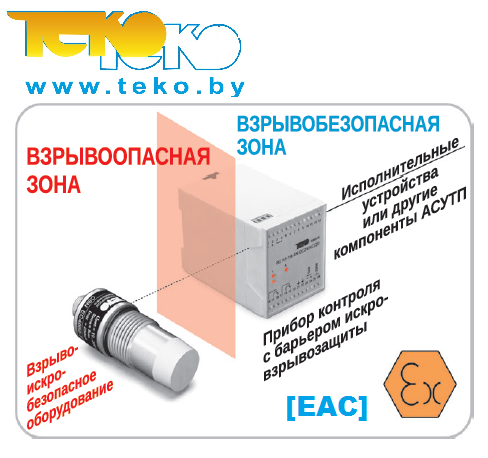

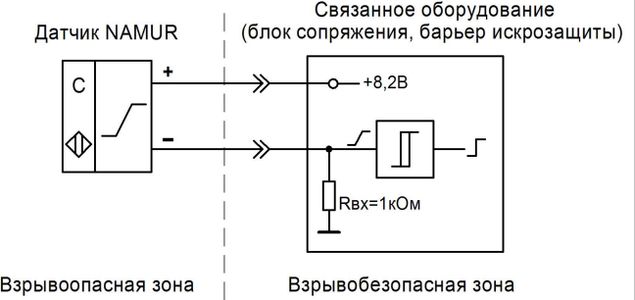

Использование емкостных датчиков во взрывоопасных средах:

В отраслях промышленности, где производство связано с выделением пыли, газов, паров, смесь которых с воздухом достигает взрывоопасной концентрации, требуется особое оборудование для автоматизации. Компания ТЕКО выпускает ёмкостные бесконтактные выключатели уровня и поплавковые датчики серииDUG во взрывобезопасном исполнении.

Датчики во взрывобезопасном исполнении имеют маркировку взрывозащиты:teko.by-eac.png
  • PO Ex ia ma I Ma / 0Ex ia ma IIC T6 Ga
  • (для типовых и низкотемпературных выключателей)
  • PO Ex ia ma I Ma / 0Ex ia ma IIC T4 Ga
  • (для высокотемпературных и широкотемпературных выключателей)
  • 1Ex ia ma IIC T6 Gb X
  • (для типовых и низкотемпературных выключателей в алюминиевом корпусе, не
  • предназначенных для оборудования подземных выработок шахт и рудников и их
  • наземных строений, опасных по рудничному газу или пыли)
  • 1Ex ia ma IIC T4 Gb X
  • (для высокотемпературных и широкотемпературных выключателей в алюминие-
  • вом корпусе не предназначенных для оборудования подземных выработок шахт и
  • рудников и их наземных строений, опасных по рудничному газу или пыли)
  • OExiaIICT6 (для типовых и низкотемпературных выключателей);
  • OExiaIICT4 (для высокотемпературных выключателей).

Свойства емкостных датчиков:

  • Различные конструктивные исполнения от М12 до Ø55 мм;
  • Напряжение питания 10-30 В DC, 20…250 В/20…320 В DC/AC;
  • Материал корпуса: алюминий, пластмасса, нержавеющая сталь, никелированная латунь;
  • Рабочий диапазон температур -25 …+75°С; низкотемпературное исполнение -45 ... +65oС;
  • Высокотемпературное исполнение -15 ... +105 oС
  • Регулируемое расстояние срабатывания.

Емкостные датчики – это удобные и практичные средства автоматизации по выгодной цене.

По вопросам подбора емкостного датчика Вы можете обратиться к нам по email: market@teko.by либо по телефонам в Минске +375(29) 661-00-15 +375(17) 397-20-20 - многоканальный
