Оптические датчики ТЕКО
- диффузный оптический датчик типа OV - отражение от объекта
- ретрорефлекторный датчик OХ с отражением от световозвращателя
- ретрорефлекторный с поляризацией Р
- разнесенная оптика - приемник OS + излучатель OY
- щелевой OU
- оптическое окно W
- датчик метки диффузный D
- датчик метки щелевой М
- датчик для обнаружения прозрачных объектов OL
- тахометрический оптический датчик Т (фотоэлектрический преобразователь)
- аналоговые оптические датчики А
- с оптоволоконными насадками F
- фотобарьеры PJ
Датчики метки, щелевая оптика, фотобарьеры(OS, OV, OX, OY, OT, OL, OSR, OYR, OU)
Принцип действия этих датчиков заключается в срабатывании при отражении или прерывании собственного луча от различных объектов. Их часто используют именно для самых сложных задач, таких как сортировка объектов по цвету, анализ наличия, формы и расположения объектов. Причем объекты могут быть полупрозрачные, быстродвижущихся и мелкие. С такими датчиками можно обеспечить контроль контроль метки, скорости и уровня, позиционирование и обеспечение безопасности. Оптические выключатели повсеместно применяются во всех отраслях промышленности, но на этапе упаковки их можно встретить особенно часто.
Оптические датчики, разработанные компанией «ТЕКО», представлены обширной номенклатурой и успешно применяются практиче
ски в каждой области промышленности, где необходима автоматизация технических процессов.
Наши оптические датчики представлены во множестве вариантов конструктивного исполнения. Каждый вариант датчика адаптиро
ван под конкретные условия эксп
луатации.
Помимо стандартных оптических датчиков в цилиндрических корпусах от М12 до М30, выполненных из Д16Т, возможно изготовление
датчиков в литых корпусах из пластмассы.
Также предложен целый ряд важных дополнений к оптическим датчикам, в числе которых, оптоволоконные насадки «ТЕКО», с помощью которых можно отделять и трансформировать рабочую зону; диафрагмы; световозвращатели; кронштейны.
Широкая номенклатура оптических датчиков компании «ТЕКО» находит применение во всех областях автоматизации. «ТЕКО» предла
гает оптические датчики в классических цилиндрических корпусах от М12 до М30 из никелированной латуни, алюминия, а также в прочных пластмассовых корпусах различной конфигурации.
Широкая номенклатура оптических датчиков обусловлена разнообразным сочетанием следующих функций и технических характеристик:
Типы датчиков: барьерный, рефлекторный, диффузионный;
- функции выхода: PNP/NPN, замыкающий/размыкающий/переключающий;
- степени защиты IP67, IP68;
- различные диапазоны рабочих температур;
- различные виды электрических защит;
- постоянное и переменное напряжение питания;
- с кабельным или разъемным соединение;
- с настройкой чувствительности;
- с индикация срабатывания.
Наряду с классическими оптическими датчиками «ТЕКО» представляет широкий спектр датчиков разработанных для решения специфических задач.
- Щелевые оптические выключатели с регулировкой чувствительности и видимым красным излучением;
- Датчики с высокой частотой оперирования (2000 Гц);
- Датчики метки;
- Датчики с низким падением напряжения на ключе <=0,2В;
- Датчики с гальванически развязанным оптронным выходом;
- Датчики с открытым коллектором;
- Оптические датчики в специальном нержавеющем корпусе 12Х18М10Т;
- Фотоэлектрические преобразователи для контроля частоты вращения;
- Датчик нагретого объекта;

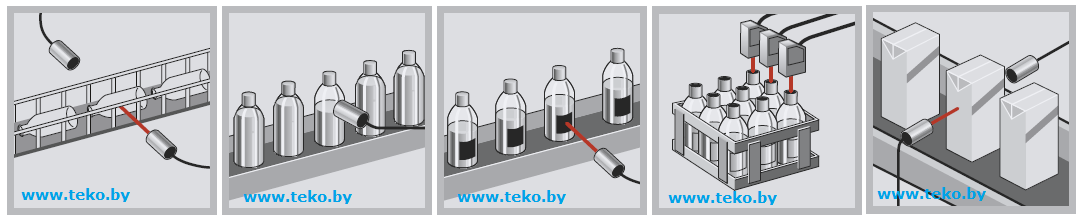

Типовые задачи с применением оптических датчиков для производителей соков/напитков/воды/пива:
Контроль наличия тары - оптические датчики барьерного типа OS A45A, OY A45A. (Дальность действия 10м/16м/32м). Цилиндрический корпус (М18х1).
Контроль заполнения тары - емкостные датчики CSB A81A5. Номинальный зазор 10мм. Регулировка чувствительности. Резьба М30х1,5
Контроль наличия этикеток - оптические датчики OV AC45S8 в нержавеющем корпусе. Дальность действия 100мм/200мм/400мм/800мм. Цилиндрический корпус (М18х1).
Контроль наличия крышек - оптические датчики диффузного типа OV IC34A. Дальность действия 100мм/200мм/400мм/800мм. Прямоугольный корпус.
Подсчет продукции - оптические датчики барьерного типа OS IC41A, OY IC41A. Дальность действия 5м/10м/16м/32м. Прямоугольный корпус. Для реализации системы подсчета необходимо доукомплектовать систему счетчиков импульсов СИ1 Р1Щ.
Датчики горячего металла для металлургической отрасли Беларуси:
Специально для металлургической отрасли Беларуси (ОАО Белорусский Металлургический Завод, Минский завод шестерен) разработаны оптические датчики горячего металла. Они используются в прокатном производстве для сбора первичных данных для расчета размера проката, скорости прокатки, производительности стана, коэффициентов обжатия и вытяжки; контроль рельсовых транспортных систем. В литейном прозводстве (ОАО Белорусский Металлургический Завод, Минский подшипниковый завод, Минский моторный завод) для контроля разбуривания лётки и сталевыпускного отверстия, наклона миксера, прохода чугуна и шлака, загрузки/выгрузки вагонеток; положение шиберов и затворных клапанов; заполнение опок и их положение на формовочных линиях. В кузнечном производстве (Кузнечный Завод Тяжелых Штамповок) для контроля положения молотов и ковочных машин; ограничение доступа человека к опасным механизмам.
Так же в металлругии могут использоваться и датчики других типов:
Высокие температуры - индуктивные датчики высокотемпературного исполнения ISB AF4A-31P-5-K (номинальный зазор 5мм), ISB AC8A-31P-10-S4-G(номинальный зазор 10мм), ISN EF8A-43P-15-G (номинальный зазор 15мм), выдерживают рабочую температуру до 150°C. Это позволяет использовать их при контроле положения транспортных систем, контроле наклона миксера, прохода чугуна, шлака или заготовки и в других процессах, протекающих в условиях конвекционного нагрева и длительного инфракрасного излучения.
Вибрации, ударные нагрузки - индуктивные датчики ISB AF8S8-31P-10-LZ-V, ISN IF7P8-43P-40-LZ-C-VP для контроля положения и перемещения опок и механизмов на формовочных линиях, для контроля закрытия защёлки опок, смыкания штампов и прессформ и в других процессах, связанных с вибрациями и возможными механическими повреждениями, используются датчики в ударопрочном и вибростойком исполнении.
Агрессивные среды - Для работы в среде растворов, щелочей, кислот и других агрессивных жидкостей специально разработаны инудуктивные датчики ISB AF49S8-21-3-P-G, ВТИЮ.1474, ВТИЮ.1465, с антикоррозийным покрытием в корпусе с высокой степенью герметичности. В зависимости от задач материалами для корпуса и чувствительной поверхности могут быть нержавеющая сталь, полиамид, полипропилен или фторопласт.
Высокое давление - Специальная конструкция чувствительного элемента и особое уплотнение позволили создать группу индуктивных датчиков ISB WC29S8-31P-1,5-S4-50, ISB WC61S8-31P-3-ZS4-35, CSN WC83B8-31P-5-ZS4-20 для работы в среде высокого давления до 50 МПа. Индуктивные датчики можно использовать для контроля положения штока в пневмо- и гидроцилиндрах, емкостные - в насосно-аккумуляторных станциях, обеспечивающих процесс гидросбива окалины.
Номенклатуру оптических датчиков специального назначения дополняют аксессуары: кронштейны, световозвращатели, диафрагмы, оптоволоконные насадки.
Модификации оптических датчиков
Щелевые оптические датчики OU, OT, OUR
Излучатель и приемник щелевого оптического датчика прочно закреплены противоположно друг другу в U-образном металлическом корпусе на расстоянии нескольких миллиметров или сантиметров. Датчик щелевой работает по принципу светового барьера (Т тип, разнесенная оптика): излучатель датчика генерирует световое излучение, приемник реагирует на прерывание луча объектом.- простая установка сокращает время ввода датчика в эксплуатацию;
- простая настройка чувствительности датчика осуществляется с помощью потенциометра (резистора);
- световой луч малого диаметра идеален для контроля малых и сверхмалых объектов.
- определение этикетки на ленте (оптический щелевой датчик этикеток),
- контроль положения этикетки,
- контроль ленты конвейера,
- подсчет длины ленты,
- контроль подачи материалов,
- контроль края ремня,
- контроль положения шлифовальной шкурки,
- контроль работы шпинделя,
- подсчет количества зубьев на шестеренке и т.д.
Оптические датчики метки ODR, OMG, OMW, ODW, OMB, ODY, ODG
Оптические датчики метки предназначены для обнаружения контрастных и полиграфических меток, нанесенных на однотонную поверхность. Оптические датчики метки (контраста) относятся к датчикам диффузного типа, излучатель и приёмник, встроены в корпус датчика. Луч света от излучателя датчика отражается от объекта, и возвращается в приемник. Когда метка контрастна с поверхностью, на которую она нанесена, датчик обнаруживает метку.
- Максимальное расстояние обнаружения - 30 мм
- Максимальная частота оперирования до 500 Гц
- Ток нагрузки может до 2 А
- Диапазон рабочих температур датчик метки от -25°C до +70°C
- Датчик устойчив к помехам, которые создают частотные регуляторы
- Контрастность между фоном и меткой — 30
- Цвет излучения белый, красный, желтый, зеленый, синий;
Типовые оптические датчики барьерного типа Т, серия OS - приемник
Излучатель и приемник датчика оптического расположены в разных корпусах и должны быть размещены на одной оси. Световой поток излучателя направлен на приемник. Приемник срабатывает при прерывании оптического луча объектом контроля.
Назначение: обнаружение непрозрачных и зеркальных объектов.
Особенности:
-
дальность действия достигает 150 метров,
-
высокая надежность и помехозащищенность делают возможной эксплуатацию датчиков на открытых пространствах и в условиях загрязнения.
Излучатель и приемник датчика имеют разные обозначения и заказываются как отдельные изделия.
Датчики барьерного типа успешно применяются для контроля за производственными и упаковочными линиями, для измерения уровня заполнения прозрачных емкостей, в системах прохода и зонах повышенного риска.
Типовые оптические датчики барьерного типа Т, серия OY - излучатель
Излучатель и приемник датчика оптического расположены в разных корпусах и должны быть размещены на одной оси. Световой поток излучателя направлен на приемник. Приемник срабатывает при прерывании оптического луча объектом контроля.
Назначение: обнаружение непрозрачных и зеркальных объектов.
Особенности:
-
дальность действия достигает 150 метров,
-
высокая надежность и помехозащищенность делают возможной эксплуатацию датчиков на открытых пространствах и в условиях загрязнения.
Излучатель и приемник датчика имеют разные обозначения и заказываются как отдельные изделия.
Датчики барьерного типа успешно применяются для контроля за производственными и упаковочными линиями, для измерения уровня заполнения прозрачных емкостей, в системах прохода и зонах повышенного риска.
Онлайн подбор оптических датчиков
Типовые оптические датчики диффузионные (с отражением от объекта) типа, серия OV
Излучатель и приемник оптического датчика расположены в одном корпусе. Приемник воспринимает свет излучателя, диффузно отраженный от контролируемого объекта. Датчик срабатывает при наличии контролируемого предмета в зоне действия датчика.
Особенности: дальность действия зависит от отражательных свойств объекта. При использовании стандартной мишени дальность действия датчика достигает 2 метров. Дальность действия для объектов с иными отражательными способностями рассчитывается с использованием поправочных коэффициентов.
|
Объект, поверхность |
Коэффициент |
|
Бумага белая матовая 200 г/м2 |
1 |
|
Металл полированный |
1,2 - 1,6 |
|
Пенопласт белый |
1 |
|
Ткань хлопчатобумажная |
0,6 |
|
Поливинилхлорид, серый |
0,5 |
|
Дерево необработанное |
0,4 |
|
Картон черный, блестящий |
0,3 |
|
Картон черный, матовый |
0,1 |
Наши оптические датчики представлены во множестве вариантов конструктивного исполнения. Каждый вариант датчика адаптирован под конкретные условия эксплуатации.
Помимо стандартных оптических выключателей в цилиндрических корпусах от М12 до М30, выполненных из Д16Т, возможно изготовление датчиков в литых корпусах из пластмассы.
Онлайн подбор оптических датчиков
Типовые оптические рефлекторные датчики (с отражением от световозвращателя) серия OX
Излучатель и приемник датчика расположены в одном корпусе. Свет излучателя отражается от рефлектора (светоотражателя, катафота) и попадает в приемник. Датчик срабатывает при прерывании луча объектом контроля.
Назначение: обнаружение непрозрачных и полупрозрачных объектов.
Особенности: дальность действия достигает 8 метров.
Оптические датчики рефлекторного типа активно применяются на конвейере для подсчёта изделий.
Онлайн подбор оптических датчиков

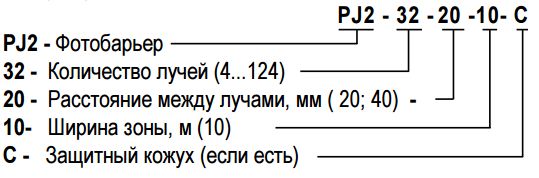

Фотобарьеры EPJ2, RPJ2
Фотобарьеры (фотоэлектрические барьеры, оптобарьеры, световые завесы безопасности) – оптоэлектронные приборы, состоящие из многолучевого источника инфракрасного излучения и приемника. Инфракрасный световой поток от излучателя попадает в приемник, создавая неосязаемую область контроля. Защищенная зона находится между излучателем и приемником.
Аксессуары к оптическим датчикам OR, OFT, OB, HL, OFV
К монтажу и креплению оптических бесконтактных выключателей предъявляют более жесткие требования, чем к остальным группам датчиков.
Оптические датчики REER для лифтов
MR24FY — оптический датчик для контроля наличия человека в проеме двери лифта
Этот оптический датчик устанавливается при помощи 2-х типов кронштейнов, «S2».
Отражатель размещается по центру оптической оси, и перпендикулярно ей; размер рефлектора пропорционален контролируемому расстоянию L, и к размеру предмета, который нужно обнаружить. Необходимо выбрать оптимальную модель рефлектора для вашей задачи из списка всех имеющихся рефлекторов.
В случае, если условия окружающей среды могут повлиять на качество обнаружения (такие как туман, дождь, дым, пыль), для того, чтобы обеспечить надежную работу необходимо, что бы был выбран правильный коэффициент коррекции Fc, к максимальному рабочему диапазону, например:
— в случае пыли или пара: Fc = 0,50;
— в случае сильного тумана или дыма: Fc = 0,25.
При установке будьте внимательны, возможные случайные отражения от постороннего заднего фона.
Не устанавливайте оптический датчик рядом с электродвигателями или другими источниками помех.
Онлайн подбор замены щелевого оптического датчика
|
OU N31P5-31P-24-LZ |
OU NC3A5-43P-R20-LZS4 |
OU NC5A5-43P-R50-LZS4 |
OUR NC5A5-43P-R50-LZS4 |
|
OU N3A-31P-20-LZ |
OU NC5A-43P-50-LZS4 |
OU NC6A-43P-80-LZS4 |
OUR NC6A5-43N-R80-LZS4 |
|
OU NC3A-43N-20-LZS4 |
OU NC5A-43P-50-LZS4-0,1 |
OUR NC3A5-43P-R20-LZS4 |
OUR NC6A5-43P-R80-LZS4 |
|
OU NC3A-43P-20-LZS4 |
OU NC5A5-43N-R50-LZS4 |
OUR NC5A5-43N-R50-LZS4 |
|
|
ODB A44A5-49P-25C5-LE |
ODR A44A5-49P-25C2-LE-3 |
ODW A44A5-49P-25C5-LE-C1 |
ODY A44A5-49P-25C2-LE-3 |
|
ODG A44A5-49P-25C5-LE |
ODW A44A5-49N-25C5-LE-10 |
ODY A44A5-49N-25C2-LE |
ODR A44A5-49P-25C2-LE |
|
ODR A44A5-49N-25C2-LE-3 |
ODW A44A5-49P-25C5-LE |
ODY A44A5-49N-25C5-LE |
ODW A44A5-49P-25C5-LE-C |
|
ODY A44A5-49P-25C2-LE |
|
|
Онлайн подбор оптических датчиков
|
OS I61P-86-10-L |
OS A25A-31N-2,5-LZ |
OS A12B-31P-2,5-LZ |
OS AF42A-31P-16-LZ-C |
OS A42A-43N-10-LZ |
OS A42A-43P-10-LZ |
OS I35A-43P-2,5-LZ |
OS A42A-32P-10-LZ |
|
OS I61P-86-10-L-10 |
OS A25A-31N-2,5-LZ-3 |
OS A25A-31P-2,5-LZ |
OS AF42A-31PG-16-LZ |
OS A42A-43N-16-LZ |
OS A42A-43P-16-LZ |
OS I35A-43P-5-LZ |
OS A42A-32P-10-LZ-2,5 |
|
OS I61P-86-10-L-C |
OS A25A-31N-2,5-LZ-H |
OS A25A-31P-2,5-LZ- 2.5 |
OS AF45A-31P-10-LZ |
OS A42A-43N-32-LZ |
OS AC42A-43P-10-LZS4 |
OS I61P-43P-10-LZ |
OS A42A-32P-10-LZ-C |
|
OS I61P-86-10-L-C-3 |
OS A42A-31N-10-LZ |
OS A25A-31P-2,5-LZ-C |
OS AF45A-31P-10-LZ-5 |
OS A42A5-43N-R10-LZ |
OS AC42A-43P-10-LZS4-C |
OS I61P-43P-10-LZ-5 |
OS A42A-32P-16-LZ |
|
OS I61P-86-16-L |
OS A42A-31N-10-LZ-C |
OS A25A-31P-2,5-LZ-C-3 |
OS AF81A-31P-100-LE |
OS AC42A-43N-16-LZS4-C |
OS AC42A-43P-16-LZS4 |
OS I61P-43P-16-LZ |
OS A42A-32P-16-LZ-15 |
|
OS I61P-86-16-L-C |
OS A42A-31N-16-LZ |
OS A25A-31P-5-LZ |
OS AF81A-31P-150-LZ |
OS AF42A-43N-10-LZ |
OS AC42A-43P-16-LZS4-C |
OS I61P-43P-16-LZ-C |
OS A42A-32P-32-LZ-15 |
|
OS IT61P-86-10-L |
OS A45A-31N-10-LZ-3 |
OS A42A-31P-10-LZ |
OS AF81A-31P-50-LE |
OS AF42A-43N-16-LZ |
OS AC42A-43P-32-LZS4 |
OS I61P-43P-32-LE |
OS A42S8-32P-10-LZ |
|
OS IT61P-86-10-L-C |
OS A45S8-31N-10-LZ |
OS A42A-31P-10-LZ-C |
OS AT42A-31P-10-LZ |
OS AF42A-43N-16-LZ-C |
OS AC42A5-43P-R10-LZS4 |
OS I61P-43P-32-LE-5 |
OS A45A-32P-10-LZ |
|
OS IT61P-86-16-L |
OS AC25A-31N-5-LZS4 |
OS A42A-31P-16-LZ |
OS AT42A-31P-16-LZ |
OS AF42A5-43N-R10-LZ |
OS AC42A8-43P-10-LES4-H1P1 |
OS IC35A-43P-2,5-LZS4 |
OS AC42A-32P-10-LZS4 |
|
OS IT61P-86-16-L-C |
OS AC42A-31N-10-LZS4 |
OS A42A-31P-16-LZ-K |
OS AT42A-31P-2,5-LZ |
OS AF81A-43N-16-LZ |
OS AC42S-43P-16-LZS4 |
OS IC41A-43P-5-LES4 |
OS AC42A-32P-16-LZS4 |
|
OS A42A-61-10-LZ |
OS AC42A-31N-16-LZS4 |
OS A42A-31P-2,5-LZ |
OS AT45A-31P-10-LZ |
OS AT42A-43N-10-LZ |
OS AC81A-43P-100-LES4 |
OS IC61P-43P-16-LES4 |
OS AC45A-32P-10-LZS4 |
|
OS AF42A-61-10-LZ |
OS AC45A-31N-10-LZS4 |
OS A45A-31P-10-LZ |
OS AT45A-32P-10-LZ |
OS AT42A-43N-16-LZ |
OS AC81A-43P-150-LES4 |
OS IC61P-43P-16-LES4-C |
OS AF42A-32P-10-LZ |
|
OS AF42A-61-10-LZ-4 |
OS AC45A-31N-16-LZS4 |
OS A45A-31P-16-LZ |
OS I26A-31P-2,5-LP |
OS I35A-43N-2,5-LZ |
OS AC81A-43P-150-LES4-C |
OS IC61P-43P-16-LZS4 |
OS AF42A-32P-10-LZ-2,5 |
|
OS AF42A-62-10-L |
OS AF42A-31N-10-LZ |
OS AC25A-31P-2,5-LZS4 |
OS I35A-31P-0,2-LZ |
OS I35A-43N-5-LZ |
OS AC81A-43P-25-LZS4 |
OS IC61P-43P-32-LES4 |
OS AF42A-32P-10-LZ-4 |
|
OS AT42A-61-10-LZ |
OS AF42A-31N-16-LZ |
OS AC25A-31P-5-LZS4 |
OS I35A-31P-0,4-LZ |
OS I61P-43N-16-LZ |
OS AC81A-43P-50-LES4 |
OS IT61P-43P-16-LE-C |
OS AF42A-32P-16-LZ |
|
OS AT42A-61-16-LZ |
OS AF42A-31N-16-LZ-C |
OS AC42A-31P-10-LZS4 |
OS I35A-31P-0,5-LZ |
OS IT61P-43N-10-LZ |
OS AC81A5-43P-R25-LZS4 |
OS A42A-32N-10-LZ |
OS AF42A-32P-16-LZ-2,5 |
|
OS IT61P-62-10-LZ |
OS AT42A-31N-16-LZ |
OS AC42A-31P-16-LZS4 |
OS I35A-31P-2,5-LZ |
OS IT61P-43N-16-LZ |
OS AF42A-43P-10-LZ |
OS A42A-32N-16-LZ |
OS AF42A-32P-16-LZ-C |
|
OS AC84A-56-100-LR181 |
OS AT45S-31N-10-LZ |
OS AC42A-31P-16-LZS4-C |
OS I35A-31P-5-LZ |
OS AF42A-31P-10-LZ |
OS AF42A-43P-10-LZ-C-5 |
OS AC42A-32N-10-LZS4 |
OS AF45A-32P-10-LZ |
|
OS IT61P-56-10-L |
OS I26A-31N-2,5-LP |
OS AC42A-31P-16-LZS4-H |
OS I61P-31P-10-LZ |
OS AF42A-31P-16-LZ |
OS AF42A-43P-10-LZ-H |
OS AF42A-32N-10-LZ |
OS AF45A-32P-16-LZ |
|
OS IT61P-56-10-L-C |
OS I61P-31N-16-LE-3 |
OS AC42S8-31P-10-LZS4-C |
OS I61P-31P-16-LE |
OS AF42A-31P-16-LZ-5 |
OS AF42A-43P-10-LZ-H-10 |
OS AF42A-32N-16-LZ |
OS AT42A-32P-10-LZ |
|
OS IT61P-56-16-L-C |
OS AC81A-31P-32-LES4 |
OS AC45A-31P-10-LZS4 |
OS I61P-31P-16-LZ |
OS AF42A-31P-16-LZ-8 |
OS AF42A-43P-16-LZ |
OS AF42A-32N-32-LZ-C |
OS AT42A-32P-16-LZ |
|
OS IT61P-56-5-L-C |
OS AC81A-31P-100-LES4 |
OS AC45A-31P-16-LZS4 |
OS IC26A-31P-2,5-LPS401 |
OS AT44A-43P-16-LZ |
OS AF42A-43P-16-LZ-C |
OS AT42A-32N-16-LZ |
OS AT45A-32P-32-LZ |
|
OS IT61P5-56-R5-L |
OS AC81A-31P-25-LZS4-C |
OS AC45A-31P-32-LZS4 |
OS IC35A-31P-2,5-LZS4 |
OS AT81A-43P-100-L-C |
OS AF42A-43P-16-LZ-H |
OS I26A-32N-2,5-LP |
OS I26A-32P-2,5-LP |
|
OS AF42A8-43P-32-LZ-H |
OS AC81A-31P-100-ES4 |
OS AT42A-43P-16-LZ-P |
OS IC61P-31P-16-LZS4 |
OS AT42A-43P-16-LZ |
OS AF42A5-43P-R10-LZ |
|
|
OY A42A-0-10 |
OY A44A-2-10-P |
OY AF44A-2-10-P-4-V |
OY A44A-2-32-P-15 |
OY I35A-2-0,2-P |
OY I61P-2-10-P |
OY A25A-2-2,5-P-H |
|
OY AF42A-0-10 |
OY A44A-2-10-P-C |
OY AF44A-2-10-P-C-5 |
OY A45A-2-10-P |
OY I35A-2-0,4-P |
OY I61P-2-10-P-5 |
OY A2A-2-2,5-P |
|
OY AF42A-0-10-4 |
OY A44A-2-16-P |
OY AF44A-2-10-P-H |
OY A45A-2-10-P-3 |
OY I35A-2-0,5-P |
OY I61P-2-16-P |
OY A2A-2-2,5-P-3 |
|
OY AF42A-0G-10 |
OY A44A-2-16-P-15 |
OY AF44A-2-10-P-H-10 |
OY A45A-2-16-P |
OY I35A-2-2,5-P |
OY I61P-2-16-P-3 |
OY A2A-2-2,5-P-C |
|
OY AT42A-0-10 |
OY A44A-2-16-P-2,5 |
OY AF44A-2-16-P |
OY A45S8-2-10-P |
OY I35A-2-5-P |
OY I61P-2-32-P |
OY A2A-2-2,5-P-C-3 |
|
OY AT42A-0-16 |
OY A44A-2-2,5-P |
OY AF44A-2-16-P-2,5 |
OY AC45A-2-10-PS4 |
OY I35A8-2-5-P |
OY I61P-2-32-P-5 |
OY A2A-2-5-P |
|
OY I61P-0-10 |
OY A44A-2-32-P |
OY AF44A-2-16-P-5 |
OY AC45A-2-10-PS4-C |
OY IC35A-2-2,5-PS4 |
OY IC61P-2-16-PS4 |
OY A2A-2-5-P-5 |
|
OY I61P-0-10-10 |
OY A44S8-2-10-P |
OY AF44A-2-16-P-8 |
OY AC45A-2-16-PS4 |
OY IC41A-2-5-PS4
|
OY IC61P-2-32-PS4 |
OY AC25A-2-5-PS4 |
|
OY I61P-0-10-C |
OY AC44A-2-10-PS4 |
OY AF44A-2-16-P-C |
OY AC45A-2-32-PS4 |
OY AC81A-2-25-PS4 |
OY IT61P-2-10-P |
OY AC2A-2-2,5-PS4 |
|
OY I61P-0-16 |
OY AC44A-2-10-PS4-C |
OY AF44A-2-16-P-H |
OY AF45A-2-10-P |
OY AC81A-2-25-PS4-C |
OY IT61P-2-10-P-C |
OY AC2A-2-5-PS4 |
|
OY I61P-0-16-C |
OY AC44A-2-16-PS4 |
OY AF44A-2-32-P-C |
OY AF45A-2-10-P-5 |
OY AC81A-2-50-PS4 |
OY IT61P-2-16-P-C |
OY IC26A-2-2,5-PS401 |
|
OY IT61P-0-10 |
OY AC44A-2-16-PS4-C |
OY AF44A8-2-32-P-H |
OY AF45A-2-16-P |
OY AC84A-2-100-PR18 |
OY IT61P-2-5-P |
OY A12B-2-2,5-P
|
|
OY IT61P-0-10-C |
OY AC44A-2-16-PS4-H |
OY AT44A-2-10-P |
OY AF45A-2-16-P-C |
OY AF81A-2-100-P |
OY IT61P-2-5-P-C |
OY AC44S8-2-10-PS4-C |
|
OY IT61P-0-16 |
OY AC44A-2-32-PS4 |
OY AT44A-2-16-P |
OY AT45A-2-10-P |
OY AF81A-2-150-P |
OY Q7-2-10-P |
OY AT45S-2-10-P |
|
OY IT61P-0-16-L-C |
OY AC44A8-2-10-PS4-H |
OY AC81A-2-100-PS4 |
OY AT45A-2-16-P |
OY AF81A-2-16-P |
OY AC81A-2-150-PS4-C |
OY AC44S-2-16-PS4 |
|
OY AF44A-2-10-P |
OY AC44A8-2-10-PS4-H1 |
OY AC81A-2-150-PS4 |
OY AT45A-2-32-P |
OY I26A-2-2,5-P |
OY AF44A-2-10-P-2,5 |
|
OV A42A-61-100 |
OV I61P-86-1000 |
OV A25A-31N-100 |
OV A43A-31P-150 |
OV A43A-43N-150 |
OV A43A-43P-150 |
OV A43A-32P-150 |
OV I34A5-43P-R400 |
|
OV A42A-61-200 |
OV I61P-86-2000 |
OV A43A-31N-150 |
OV A43A-31P-250 |
OV A43A-43N-150 -3 |
OV A43A-43P-400 |
OV A43A-32P-400 |
OV I34A5-43P-R800 |
|
OV AF42A-61-100 |
OV I61P-86-400 |
OV A43A-31N-400 |
OV A43A-31P-400 |
OV A43A-43N-400 |
OV A43A5-43P-R150 |
OV A43A-32P-400 -K |
OV I45A-43P-1000 |
|
OV AF42A-61-200 |
OV I61P5-86-R1000 |
OV A43A-31N-400 -K |
OV A43A-31P-400 -K |
OV A43A-43N-400 |
OV A43A5-43P-R150 -5 |
OV A43A5-32P-R150 |
OV I45A-43P-1000 -H |
|
OV AF42A-61G-200 |
OV I61P5-86-R1000 -5 |
OV A43A-31N-800 |
OV A43A-31P-800 |
OV A43A-43N-800 |
OV A43A5-43P-R400 |
OV A43A5-32P-R400 |
OV I45A-43P-2000 |
|
OV AF42A-62-100 |
OV I61P5-86-R2000 |
OV A43A5-31N-R150 |
OV A43A5-31P-R150 |
OV A43A5-43N-R150 |
OV A43A5-43P-R400 -5 |
OV A43S5-32P-R800 |
OV I45A-43P-2000 P |
|
OV AF42A-62-200 |
OV I61P5-86-R2000 -5 |
OV A43S5-31N-R800 |
OV A43A5-31P-R150 -3 |
OV A43A5-43N-R150 -3 |
OV A43S-43P-200 |
OV A45A-32P-800 |
OV I46A-43P-1000 |
|
OV AT42A-61-200 |
OV I61P5-86-R2000 -C |
OV A45A-31N-100 |
OV A43A5-31P-R400 |
OV A43A5-43N-R150 -4 |
OV AC43A-43P-100 -C |
OV AC43A-32P-150 |
OV I46A-43P-800 |
|
OV AT42A-62-200 |
OV I61P5-86-R400 |
OV A45A-31N-200 |
OV A43A5-31P-R400 -3 |
OV A43A5-43N-R150-Z |
OV AC43A-43P-150 |
OV AC43A-32P-400 |
OV I61P-43P-1000 |
|
OV IT61P-61-1000 |
OV I61P5-86-R400 -6 |
OV A45A-31N-400 |
OV A43S5-31P-R400 -3 |
OV A43A5-43N-R400 |
OV AC43A-43P-150B |
OV AC43A5-32P-R150 |
OV I61P-43P-200 |
|
OV A43A-32N-150 |
OV I61P5-86-R400 -R |
OV A45A-31N-800 |
OV A45A-31P-100 |
OV A43A5-43N-R400 -10 |
OV AC43A-43P-200 -C |
OV AC43A5-32P-R400 |
OV I61P5-43P-R1000 |
|
OV A43A-32N-150 -K |
OV IT61P-86-1000 |
OV AC43A-31N-150 |
OV A45A-31P-200 |
OV AC43A-43N-400 |
OV AC43A-43P-400 |
OV AC45A-32P-400 |
OV I61P5-43P-R1000 |
|
OV A43A-32N-400 |
OV IT61P-86-1000 -C |
OV AC43A-31N-400 |
OV A45A-31P-400 |
OV AC43A5-43N-R400 |
OV AC43A-43P-400 -C |
OV AF43A-32P-150 |
OV I61P5-43P-R1000 -5 |
|
OV A43A5-32N-R400 |
OV IT61P-86-200 |
OV AC43A5-31N-R150 |
OV AC26A5-31P-R200 |
OV AC43A5-43N-R400 -C |
OV AC43A5-43P-R150 |
OV AF43A-32P-400 |
OV I61P5-43P-R1000 -H |
|
OV A45A-32N-150 |
OV IT61P-86-200 -C |
OV AC43A5-31N-R400 |
OV AC43A-31P-100 -K |
OV AC43A5-43N-R800 |
OV AC43A5-43P-R400 |
OV I61P-32P-200 |
OV I61P5-43P-R2000 |
|
OV AC43A-32N-150 |
OV IT61P-86-2000 |
OV AC43A5-31N-R800 |
OV AC43A-31P-150 |
OV AC43S-43N-200 |
OV AC43A5-43P-R400 -P1 |
OV I61P-32P-800 |
OV I61P5-43P-R400 |
|
OV AC43A-32N-400 |
OV AC81A-47-2000
|
OV AC45A-31N-200 |
OV AC43A-31P-150 -C |
OV AC81A-43N-2000 |
OV AC43A5-43P-R800 |
OV I61P5-43N-R1000 |
OV I61P5-43P-Rw1000 -5 |
|
OV AC43A5-32N-R150 |
OV AC84A-56-2000 R181 |
OV AC45A-31N-400 |
OV AC43A-31P-400 |
OV AC83A-43N-2000 |
OV AC43S-43P-200 |
OV I61P5-43N-R1000 -H |
OV IC123P-43P-2000 |
|
OV AC45A-32N-400 |
OV I61P-56-2000 |
OV AF43A-31N-150 |
OV AC43A-31P-800 |
OV AF43A-43N-200 -H |
OV AC43S8-43P-150 |
OV IC123P-43N-2000 |
OV IC34A-43P-100 |
|
OV AF43A-32N-150 |
OV I61P-56-R2000 |
OV AF43A-31N-400 |
OV AC43A5-31P-R150 |
OV AF43A5-43N-R150 |
OV AC81A-43P-2000 |
OV IC34A-43N-400 P |
OV IC34A-43P-200 |
|
OV AF43A-32N-400 |
OV IT61P-56-200 -C |
OV AF43A5-31N-R400 |
OV AC43A5-31P-R400 |
OV AF43A5-43N-R400 |
OV AC83A-43P-2000 |
OV IC34A5-43N-R200 |
OV IC34A-43P-400 P |
|
OV AF43A5-32N-R150 |
OV IT61P-56-2000 |
OV AF45A-31N-100 |
OV AC43A5-31P-R400 -C |
OV AF43A5-43N-R800 |
OV AC83A-43P-2000 |
OV IC41A-43N-400 |
OV IC34A-43P-400 |
|
OV I61P-32N-800 |
OV IT61P-56-2000 -C |
OV AF45A-31N-400 |
OV AC43A5-31P-R800 |
OV AF43A5-43N-R800 -C |
OV AF43A-43P-100 -H |
OV IC61P-43N-1000 |
OV IC34A-43P-800 P |
|
OV I34A-43P-100 P |
OV IT61P-56-400 -C |
OV AT43A-31N-150 |
OV AC43A8-31P-150 |
OV AF43B5-43N-R400 |
OV AF43A-43P-150 |
OV IC61P-43N-2000 |
OV IC34A5-43P-R200 P |
|
OV I34A-43P-100 |
OV IT61P5-56-R1000 |
OV AT43A-31N-400 |
OV AC43S8-31P-150 |
OV AF83A5-43N-R400 |
OV AF43A-43P-150 -C |
OV IC61P-43N-800 |
OV IC34A5-43P-R200 |
|
OV I34A-43P-150 |
OV IT61P5-56-R1000 -C |
OV AT45A-31N-100 |
OV AC45A-31P-200 |
OV AT43A-43N-400 |
OV AF43A-43P-400 |
OV IC61P5-43N-R1000 |
OV IC41A-43P-200 |
|
OV I34A-43P-200 |
OV IT61P5-56-R200 |
OV I34A5-31N-R800 -C-1,5 |
OV AC45A-31P-400 |
OV AT43A5-43N-R400 |
OV AF43A-43P-400 -C |
OV IC61P5-43N-R1000 -H |
OV IC41A-43P-400 |
|
OV I34A-43P-400 |
OV IT61P5-56-R400 |
OV I36A5-31N-R200 |
OV AC45A-31P-800 |
OV I34A-43N-100 |
OV AF43A-43P-400 -H |
OV IC61P5-43N-R1000 |
OV IC41A-43P-400 |
|
OV I34A-43P-800 |
OV IT61P5-56-R400 -C |
OV I36A5-31N-R800 -C-1,5* |
OV AF43A-31P-150 |
OV I34A-43N-400 |
OV AF43A5-43P-R150 |
OV IC61P5-43N-R800 |
OV IC43A-43P-2000 |
|
OV I34A-43P-800 -С |
OV AT43A5-31P-R400 |
OV I61P-31N-200 |
OV AF43A-31P-400 |
OV I34A-43N-800 |
OV AF43A5-43P-R150 -4 |
OV IT61P-43N-2000 |
OV IC61P-43P-1000 |
|
OV I34A5-43P-R100 |
OV AT45A-31P-100 |
OV I61P-31N-800 |
OV AF43A-31P-400 -H |
OV I34A5-43N-R100 |
OV AF43A5-43P-R150 -H |
OV IT61P-43N-400 |
OV IC61P-43P-2000 |
|
OV I34A5-43P-R200 |
OV I61P-31P-1000 |
OV IC1P-31N-400 |
OV AF43A5-31P-R400 |
OV I34A5-43N-R200 |
OV AF43A5-43P-R400 |
OV IT61P-43P-1000 -C |
OV IC61P-43P-400 |
|
OV I61P5-31P-R1000 |
OV I61P-31P-150 |
OV AF45A-31P-800 |
OV AF43A8-31P-150 |
OV I34A5-43N-R400 |
OV AF43A5-43P-R400 |
OV IT61P-43P-200 |
OV IC61P5-43P-R1000 |
|
OV I61P5-31P-R1000 -5 |
OV I61P-31P-200 |
OV AT43A-31P-150 |
OV AF45A-31P-200 |
OV I61P-43N-1000 |
OV AF43A5-43P-R800 |
OV IT61P-43P-400 |
OV IC61P5-43P-R1000 |
|
OV I61P5-31P-Rw1000 -5 |
OV I61P-31P-400 |
OV AT43A-31P-400 |
OV AF45A-31P-400 |
OV I61P-43N-200 |
OV AT43A-43P-150 |
OV IT61P-43P-800 |
OV IC61P5-43P-R2000 |
|
OV IC1P-31P-400 |
OV I61P-31P-800 |
OV I61P-43N-800 |
OV AT43A5-43P-R400 |
OV I61P-43N-2000 |
OV AT43A-43P-400 |
OV IT61P5-43P-R1000 |
OV IC61P5-43P-R2000 -C |
|
OV IC61P5-31P-R1000 |
OV IC61P5-43P-R800 |
OV I61P-43N-400 |
OV AT43A5-43P-R150 |
|
|
|
|
OX I61P-86-2000 |
OX A42A-31P-1500 |
OX A42A-43N-1500 |
OX A42A-43P-1500 |
OX A42A-32N-1500 |
OX I61P5-56-R4000 |
OX I61P5-43P-R2000 |
OX AT42A5-43P-R4000 |
|
OX I61P-86-2000 -6 |
OX A42A-31P-4000 |
OX A42A-43N-4000 |
OX A42A-43P-4000 |
OX A42A-32N-4000 |
OX I61P5-56-R4000 -7 |
OX I61P5-43P-R4000 |
OX I46A-43P-1000 |
|
OX I61P-86-4000 |
OX A42A8-31P-1500 |
OX AC42A-43N-1500 |
OX A42A-43P-4000 -C |
OX AC42A-32N-1500 |
OX IT61P-56-1000 |
OX I61P5-43P-R8000 |
OX I61P-43P-1000 |
|
OX I61P5-86-R2000 |
OX AC42A-31P-1000 |
OX AC42A-43N-4000 |
OX A42A5-43PS-R1500 -C |
OX AF42A-32N-1500 |
OX IT61P-56-1000 -C |
OX IC123P-43P-4000 |
OX I61P-43P-4000 |
|
OX I61P5-86-R4000 |
OX AC42A-31P-1500 |
OX AC42A5-43N-R4000 |
OX AC42A-43P-1500 |
OX AF42A-32N-4000 |
OX IT61P-56-2000 |
OX IC123P-43P-4000 |
OX I61P-43P-4000 -H |
|
OX IT61P-86-1000 |
OX AC42A-31P-4000 |
OX AC42S-43N-1000 |
OX AC42A-43P-1500 |
OX AF42A-32N-4000 -2,5 |
OX IT61P-56-4000 |
OX IC41A-43P-1000 |
OX I61P-43P-6000 |
|
OX IT61P-86-2000 |
OX AC42A5-31P-R4000 |
OX AC42S-43N-2000 |
OX AC42A-43P-2000 -C |
OX AF42A5-32N-R1000 |
OX IT61P-56-8000 |
OX IC41A-43P-2000 PS4 |
OX I61P-43P-6000 |
|
OX IT61P-86-4000 |
OX AC42S-31P-1500 |
OX AF42A-43N-1500 |
OX AC42A-43P-4000 |
OX AF42A5-32N-R1000 -0,15 |
OX IT61P-56-8000 -C |
OX IC41A-43P-3000 |
OX I61P-43P-8000 |
|
OX IT61P-86-4000 -C |
OX AF42A-31P-1500 |
OX AF42A-43N-1500 -C |
OX AC42A5-43P-R1000 |
OX IC1P-32N-1500 |
OX IT61P5-56-R2000 |
OX IC61P-43P-1000 |
OX I61P-43P-8000 -H |
|
BO X4-51-2000-250-ИНД-ЗВ |
OX AF42A-31P-4000 |
OX AF42A-43N-4000 |
OX AC42A5-43P-R4000 |
OX A42A-32P-1500 |
OX IT61P5-56-R4000 |
OX IC61P-43P-2000 |
OX A42A-31N-1500 |
|
OX A42A-61-1500 схема |
OX AF42A5-31P-R4000 |
OX AF42A5-43N-R4000 |
OX AC42A5-43P-R4000 -P1 |
OX A42A-32P-1500 -10 |
OX AC81A-47-4000 PS4
|
OX IC61P-43P-4000 |
OX A42A-31N-4000 |
|
OX AF42A-61-1500 |
OX AF42A8-31P-1500 |
OX AT42A-43N-1500 |
OX AC42S-43P-2000 |
OX A42A-32P-4000 |
OX I61P5-31P-Rw4000 -5 |
OX IC61P-43P-4000 |
OX A42A5-31N-R1500 |
|
OX AF42A-61-1500 U=180-250B |
OX AT42A-31P-1500 |
OX AT42A-43N-2000 |
OX AF42A-43P-1000 -H |
OX A42A-32P-500 |
OX IC1P-31P-1500 |
OX IC61P-43P-6000 |
OX AC42A-31N-1500 |
|
OX AF42A-61-1500 -3 |
OX AT42A-31P-4000 |
OX AT42A5-43N-R4000 |
OX AF42A-43P-1500 |
OX A42A5-32P-R1500 |
OX IC41A-31P-2000 |
OX IC61P-43P-8000 |
OX AC42A-31N-4000 |
|
OX AF42A-61-4000 |
OX AT42A5-31P-R4000 |
OX I61P-43N-8000 |
OX AF42A-43P-1500 -5 |
OX AC42A-32P-1500 |
OX IC61P5-31P-R4000 |
OX IC61P5-43P-R2000 |
OX AF42A-31N-1500 |
|
OX AF42A-62-1500 |
OX I61P-31P-4000 |
OX I61P5-43N-R4000 |
OX AF42A-43P-1500 -C |
OX AC42A-32P-4000 |
OX IC61P5-31P-R8000 |
OX IC61P5-43P-R2000 |
OX AF42A-31N-4000 |
|
OX AT42A-61-1000 |
OX I61P-31P-8000 -H |
OX I61P5-43N-R8000 |
OX AF42A-43P-2000 -C |
OX AF42A-32P-1500 |
OX IT61P-31P-1000 -C-P |
OX IC61P5-43P-R8000 |
OX AT42A-31N-4000 |
|
OX AT42A-61-1500 |
OX I61P5-31P-R1000 |
OX IC41A-43N-2000 |
OX AF42A5-43P-R1500 -C |
OX AF42A-32P-1500 -2,5 |
OX IT61P-31P-1000 |
OX IT61P-43P-1000 |
OX IC1P-31N-1500 |
|
OX AT42A-61-1500 -C |
OX I61P5-31P-R4000 |
OX IC61P-43N-8000 |
OX AF42A5-43P-R4000 |
OX AF42A-32P-4000 |
OX Q71-31P-6000 -H |
OX IT61P-43P-8000 |
OX IC61P5-31N-R8000 |
|
OX AT42A-62-4000 |
OX I61P5-31P-R4000 -5 |
OX IC61P5-43N-R2000 |
OX AT42A-43P-1500 |
OX IC1P-32P-1500 |
OX IT61P-43N-1000 |
OX IT61P-43N-2000 |
OX AT42A-43P-4000 |
| PJ2-12-40-10 | ||||
| PJ2-16-20-10 | ||||
| PJ2-16-20-10-C | ||||
| PJ2-16-20-16 | ||||
| PJ2-16-40-10 | ||||
| PJ2-16-40-10-C | ||||
| PJ2-32-20-10 | ||||
| PJ2-32-20-10-C | ||||
| PJ2-48-20-10 | ||||
| PJ2-48-20-10-С | ||||
| PJ2-8-20-0,5 | ||||
| PJ2-8-20-10 | ||||
| PJ2-8-20-10-C | ||||
| PJ2-8-40-10 |
|
OB01 |
PRC I61
|
OR1 |
|
OB02 |
OFT A4-001P |
OR2 |
|
OB03 |
OFT A4-002P |
OR3 |
|
OB04 |
OFV A4-001P |
OR4 |
|
OB05 |
OFV A4-002P* |
OR5 |
|
OB11 |
OFV A4-003P |
OR6 |
|
OB12 |
OV I36A
|
OR7 |
|
OB14 |
OR9 |
OR8 |
