Датчики минимальной скорости

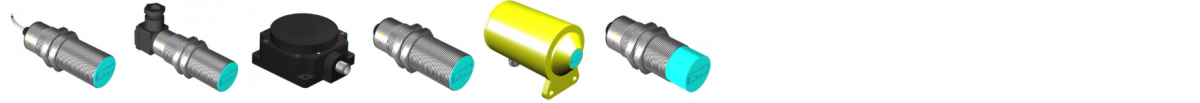

Датчики контроля минимальной скорости

Датчики контроля минимальной скорости предназначены для контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, мельниц, ленточных и ковшовых транспортеров. Может использоваться для контроля аварийного проскальзывания ленты на транспортере. Управляющим объектом могут быть зубья шестерен, лопасти, металлические выступы.

Датчик контроля минимальной скорости является бесконтактным индуктивным выключателем со встроенной схемой контроля частоты импульсов воздействия управляющего объекта на этот датчик. Вращающийся объект, который необходимо контролировать воздействует на чувствительную поверхность датчика, либо соединенный с ним металлический объект, с частотой пропорциональной частоте вращения. Схема контроля сравнивает частоту воздействия с установленной пороговой частотой. При снижении частоты воздействия ниже установленной датчик отключает нагрузку, подключенную к нормально разомкнутому контакту (NO), и включает нагрузку, подключенную к нормально замкнутому контакту (NC). Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора.

Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки либо постоянная и равна tвкл.=9 +2c, либо настраивается подстроечным резистором в диапазоне 5...30с.



Основные характеристики:

  • Диапазон регулируемых частот: 0,1...2,5 Гц; 2...50 Гц, с переключением диапазонов частоты
  • Напряжение питания 10-30В DC, 90-250В АС
  • С фиксированной задержкой, с регулируемой задержкой
  • Индикация минимальной скорости
  • Индикация импульсов воздействия
  • М30х1,5 ; 80х80х40

КОНТРОЛЬ СКОРОСТИ

контроль движения и скорости ленты конвейера

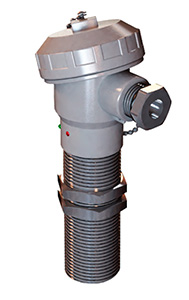

Датчики контроля скорости

Датчики контроля скорости предназначены для получения сигналов, частота которых пропорциональна скорости движения конвейерной ленты. Сигналы передаются в контроллер (блок управления конвейером, БУК-6023), который при критическом снижении частоты сигналов, получаемых от одного датчика, или критическом рассогласовании частот сигналов, получаемых от двух датчиков, выдаёт команду включения предупреждающей сигнализации или команду аварийной остановки конвейера.

Датчик должен устанавливаться таким образом, чтобы при движении конвейера в его рабочей зоне, с частотой, пропорциональной скорости конвейера, оказывались металлические элементы конструкции. Такими элементами могут быть рёбра жёсткости ведущего (натяжного) барабана, звенья цепи, и т.д.

Также датчик может быть использован в комплекте с устройством контроля скорости (устройство контроля скорости, УКС).

МОДЕЛЬ НАПРЯЖЕНИЕ ПИТАНИЯ РАБОЧИЙ ТОК ТИП КОНТАКТА ПРИСОЕДИНЕНИЕ ГАБАРИТЫ РАБОЧИЙ ЗАЗОР ЧАСТОТА ПЕРЕКЛЮЧЕНИЯ
ДКС-1510   10...30В DC ≤400мА Переключающий (NO+NC) Клеммник, диаметр кабеля 4,3...6,3мм, макс. сечение жил кабеля 1,5 кв.мм М30х1,5х77 0...8 мм 300Гц

* - 2м. – стандартная длина кабеля. По заказу потребителя датчик может быть укомплектован кабелем другой длины.



КОНТРОЛЬ МИНИМАЛЬНОЙ СКОРОСТИ

Контроль снижения скорости конвейера до заданного значения

В отличие от датчиков контроля скорости, датчики контроля минимальной скорости изменяют сос тояние выходного сигнала при снижении скорости конвейера (уменьшении частоты появления в рабочей зоне металлических элементов) до заданного значения.

Компания «ТЕКО» выпускает датчики контроля минимальной скорости, рассчитанные на следующие диапазоны регулировки частоты:

ДКМС1 – с диапазоном регулировки 0,1…2,5 Гц;
ДКМС2 – с диапазоном регулировки 2…50 Гц.
