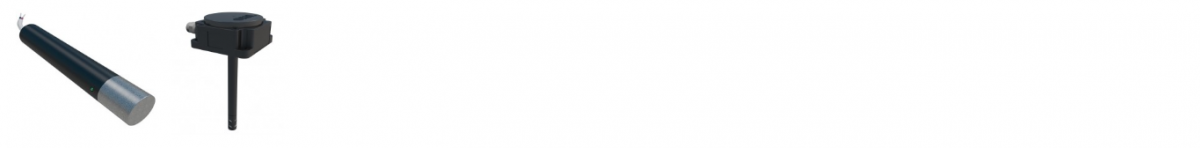

Датчики относительной влажности и температуры воздуха

Датчики относительной влажности и температуры воздуха  служат для контроля и непрерывного преобразования влажности воздуха и температуры в аналоговый выходной сигнал напряжения или тока (в зависимости от модификации).

Устройства предназначены для работы в составе систем автоматического контроля и регулирования климата в животноводческих помещениях и промышленности.

Принцип действия датчика влажности и температуры: в датчиках в качестве первичного преобразователя влажности и температуры используется чувствительный элемент (ЧЭ) на емкостном принципе действия. Окружающий воздух к ЧЭ поступает через фильтр датчика. Данные о влажности и температуре воздуха с ЧЭ в цифровом виде поступают в микропроцессор для обработки, и, далее преобразуются в выходной сигнал (напряжение или ток, в зависимости от модификации), пропорционально измеренной влажности и температуре.

Благодаря съемному фильтру ЧЭ защищен от загрязнения, а специальный колпачок предохраняет его во время дезинфекции (санации) помещения.

Абсолютная погрешность датчика составляет: ± 3%RH, ± 0,5°С.

Высокая точность измерений обеспечивается за счет:

  • использования готовых чувствительных элементов, откалиброванных заводом-изготовителем;
  • программы микропроцессора с индивидуальными поправочными коэффициентами, компенсирующими разброс элементов схемы;
  • контроля всей выпускаемой продукции в камере влаги и температуры.

С помощью датчика относительной влажности и температуры осуществляется контроль микроклимата на птицефабриках и животноводческих предприятиях, в теплицах, на складах и других помещениях, где уровень температуры и влажности воздуха влияет на процессы производства и сохранение продукции.

На данный момент мы производим следующие модификации:

  • SH Z51P5-31P-LZ - датчик влажности 0...10В. Аналог DOL 14, DOL 14HQ (SCOV), RHS-10 (Rotem)

  • SHT Z51P5-41P-LZ - датчик влажности и температуры 0...10В. Аналог DOL 114 (SCOV)

  • SH Z51P5-33P-Z - датчик влажности 0...3В. Аналог RHS-10plus (Rotem)

  • SH Z51P5-35P-LZ - датчик влажности 0...5В.

  • SH Z51P5-32P-LP - датчик влажности 4-20 мА

  • SHT Z51P5-42P-LP - датчик влажности и температуры 4-20 мА.



Для контроля за влажностью и температурой воздуха мы разработали датчики SH Z51P5 и SHT Z51P5, которые преобразуют параметры температуры и относительной влажности воздуха в аналоговый выходной сигнал напряжения или тока в зависимости от модификации бесконтактного выключателя ТЕКО.

С помощью датчика относительной влажности и температуры можно следить за параметрами микроклимата на птицефабриках и животноводческих предприятиях Беларуси, в теплицах, на складах, зернохранилищах, овощехранилищах. Среди модификаций выпускаемых нами датчиков, есть аналоги датчиков SKOV (DOL 14, DOL 14HQ, DOL 114) и Rotem (RHS-10), BigDutchman, E+E.
Возможно производство нестандартных исполнений датчиков в Беларуси.
Датчик относительной влажности воздуха SH Z51P5-31P-LZ и датчик влажности и температуры воздуха SHT Z51P5-41P-LZ служит для контроля и непрерывного преобразования относительной влажности воздуха в аналоговый выходной сигнал напряжения постоянного тока.
Устройства предназначены для работы в составе систем автоматического контроля и регулирования климата в животноводческих помещениях и промышленности.
Новые устройства взаимозаменяемы с привычными многим потребителям датчиками производства SCOV.

Датчик «ТЕКО» SH Z51P5-31P-LZ взаимозаменяем с устройствами DOL14 и DOL 14HQ и имеет перед ними преимущества:

  • имеет индикацию

  • более широкий диапазон напряжения питания – 11…30В

  • сроки поставки и цены на товары в трое меньше, чем у зарубежных производителей

  • технические характеристики и качество соответствуют мировым стандартам

  • Датчик SHT Z51P5-41P-LZ является полным аналогом датчика DOL114.

Модификации датчиков относительной влажности и температуры воздуха:



SH Z51P5-31P-LZ - датчик влажности 0...10В. Аналог DOL 14, DOL 14HQ (SCOV), RHS-10 (Rotem)

 SH Z51P5-31P-LZ
Датчик SH Z51P5-31P-LZ предназначен для контроля и непрерывного преобразования относительной влажности воздуха в аналоговый выходной сигнал напряжения постоянного тока.
Датчик предназначен для применения в составе систем автоматического контроля и регулирования климата в сельском хозяйстве, в промышленности.

Принцип действия
В датчике в качестве первичного преобразователя влажности используется чувствительный элемент (ЧЭ) на емкостном принципе действия, выполненный по интегральной технологии. Окружающий воздух к ЧЭ поступает через съемный фильтр датчика, предохраняющий ЧЭ от загрязнения.
Данные о влажности окружающего воздуха с ЧЭ поступают в микропроцессорную схему обработки, и далее преобразуются в выходное напряжения, пропорционально измеренной влажности.

Габаритный чертеж
Схема подключения
ХАРАКТЕРИСТИКИ
  • Размер корпуса ∅20x122
  • Напряжение питания постоянного тока, В 11...30
  • Диапазон измерения относительной влажности, % RH 0...100
  • Выходной сигнал преобразования относительной влажности Напряжение 0...10В
  • 0,1В/%RH
  • Погрешность преобразования относительной влажности, не более, % RH ±3
  • Время установления выходного сигнала, мин. 2
  • Ток нагрузки, мА ≤ 20
  • Сопротивление нагрузки, Ом ≥ 500
  • Комплексная защита Есть
  • Индикация состояния датчика Есть, 2-х цветный светодиод
  • Рабочая температура, °C -40...+60
  • Материал корпуса Пластик ("Tekaform", черный)
  • Материал фильтра Алюминий
  • Присоединение Кабель 3x0,34; L=2м
  • Степень защиты по ГОСТ 14254-96 IP65
  • Собственный ток потребления, не более, мА 10



SHT Z51P5-41P-LZ - датчик влажности и температуры 0...10В. Аналог DOL 114 (SCOV)

 SHT Z51P5-41P-LZ

Датчик SHT Z51P5-41P-LZ предназначен для контроля и непрерывного преобразования относительной влажности и температуры воздуха в аналоговый выходной сигнал напряжения постоянного тока.

Датчик предназначен для применения в составе систем автоматического контроля и регулирования климата в сельском хозяйстве, в промышленности.

Принцип действия
В датчике в качестве первичного преобразователя влажности и температуры используется чувствительный элемент (ЧЭ) на емкостном принципе действия, выполненный по интегральной технологии. Окружающий воздух к ЧЭ поступает через съемный фильтр датчика. Фильтр предохраняет ЧЭ от загрязнения. Данные о влажности и температуре окружающего воздуха с ЧЭ поступают в микропроцессорную схему обработки, и, далее преобразуются в выходные напряжения, пропорционально измеренной влажности и температуры.
Габаритный чертеж
Схема подключения
ХАРАКТЕРИСТИКИ
  • Размер корпуса ∅20x122
  • Напряжение питания постоянного тока, В 11...30
  • Диапазон измерения относительной влажности, % RH 0...100
  • Выходной сигнал преобразования относительной влажности Напряжение 0...10В
  • 0,1В/%RH
  • Погрешность преобразования относительной влажности, не более, % RH ±3
  • Время установления выходного сигнала, мин. 2
  • Выходной сигнал преобразования температуры Напряжение 0...10В
  • 0,1В/°C; 4В при 0°C
  • Погрешность преобразования температуры
  • - в диапазоне температур: -20°C...+60°C, не более, °C ±0,5
  • - в диапазоне температур: -40°C...-20°C, не более, °C ±1,5
  • Диапазон измерения температуры, °C -40...+60
  • Ток нагрузки, мА ≤ 20
  • Сопротивление нагрузки, Ом ≥ 500
  • Комплексная защита Есть
  • Индикация состояния датчика Есть, 2-х цветный светодиод
  • Рабочая температура, °C -40...+60
  • Материал корпуса Пластик ("Tekaform", черный)
  • Материал фильтра Алюминий
  • Присоединение Кабель 4x0,25; L=2м
  • Степень защиты по ГОСТ 14254-96 IP65



SH Z51P5-33P-Z - датчик влажности 0...3В. Аналог RHS-10plus (Rotem)


 SHT Z51P5-41P-LZ
Датчик SH Z51P5-33P-Z предназначен для контроля и непрерывного преобразования относительной влажности воздуха в аналоговый выходной сигнал напряжения постоянного тока.
Датчик предназначен для применения в составе систем автоматического контроля и регулирования климата в сельском хозяйстве, в промышленности.

Принцип действия
В датчике в качестве первичного преобразователя влажности используется чувствительный элемент (ЧЭ) на емкостном принципе действия, выполненный по интегральной технологии. Окружающий воздух к ЧЭ поступает через съемный фильтр датчика, предохраняющий ЧЭ от загрязнения.
Данные о влажности окружающего воздуха с ЧЭ поступают в микропроцессорную схему обработки, и далее преобразуются в выходное напряжения, пропорционально измеренной влажности.
Габаритный чертеж
Схема подключения
ХАРАКТЕРИСТИКИ
  • Размер корпуса ∅20x122
  • Напряжение питания постоянного тока, В 11...30
  • Диапазон измерения относительной влажности, % RH 0...100
  • Выходной сигнал преобразования относительной влажности Напряжение 0...3В
  • 0,03В/%RH
  • Погрешность преобразования относительной влажности, не более, % RH ±3
  • Время установления выходного сигнала, мин. 2
  • Ток нагрузки, мА ≤ 20
  • Сопротивление нагрузки, Ом ≥ 500
  • Комплексная защита Есть
  • Рабочая температура, °C -40...+60
  • Материал корпуса Пластик ("Tekaform", черный)
  • Материал фильтра Алюминий
  • Присоединение Кабель 3x0,34; L=2м
  • Степень защиты по ГОСТ 14254-96 IP65
  • Собственный ток потребления, не более, мА 10



SH Z51P5-35P-LZ - датчик влажности 0...5В.


 SHT Z51P5-41P-LZ
Датчик SH Z51P5-35P-LZ предназначен для контроля и непрерывного преобразования относительной влажности воздуха в аналоговый выходной сигнал напряжения постоянного тока.

Датчик предназначен для применения в составе систем автоматического контроля и регулирования климата в сельском хозяйстве, в промышленности.



Принцип действия

В датчике в качестве первичного преобразователя влажности используется чувствительный элемент (ЧЭ) на емкостном принципе действия, выполненный по интегральной технологии. Окружающий воздух к ЧЭ поступает через съемный фильтр датчика, предохраняющий ЧЭ от загрязнения.

Данные о влажности окружающего воздуха с ЧЭ поступают в микропроцессорную схему обработки, и далее преобразуются в выходное напряжения, пропорционально измеренной влажности.


Габаритный чертеж
Схема подключения
ХАРАКТЕРИСТИКИ
  • Размер корпуса ∅20x122
  • Напряжение питания постоянного тока, В 11...30
  • Диапазон измерения относительной влажности, % RH 0...100
  • Выходной сигнал преобразования относительной влажности Напряжение 0...5В
  • 0,05В/%RH
  • Погрешность преобразования относительной влажности, не более, % RH ±3
  • Время установления выходного сигнала, мин. 2
  • Ток нагрузки, мА ≤ 20
  • Сопротивление нагрузки, Ом ≥ 500
  • Комплексная защита Есть
  • Индикация состояния датчика Есть, 2-х цветный светодиод
  • Рабочая температура, °C -40...+60
  • Материал корпуса Пластик ("Tekaform", черный)
  • Материал фильтра Алюминий
  • Присоединение Кабель 3x0,34; L=2м
  • Степень защиты по ГОСТ 14254-96 IP65
  • Собственный ток потребления, не более, мА 10

SH Z51P5-32P-LP - датчик влажности 4-20 мА

 SHT Z51P5-41P-LZ
Датчик SH Z51P5-32P-LP предназначен для контроля и непрерывного преобразования относительной влажности воздуха в токовый унифицированный сигнал 4-20 мА.
Датчик предназначен для применения в составе систем автоматического контроля и регулирования климата в сельском хозяйстве, в промышленности.

Принцип действия
В датчике в качестве первичного преобразователя влажности используется чувствительный элемент (ЧЭ) на емкостном принципе действия, выполненный по интегральной технологии. Окружающий воздух к ЧЭ поступает через фильтр датчика.
Данные о влажности окружающего воздуха с ЧЭ в цифровом виде поступают в микропроцессорную схему обработки, и, далее преобразуются в выходной ток, пропорционально измеренной влажности.

Габаритный чертеж

Схема подключения
ХАРАКТЕРИСТИКИ
  • Размер корпуса ∅20x122
  • Напряжение питания постоянного тока, В 11...30
  • Диапазон измерения относительной влажности, % RH 0...100
  • Выходной сигнал преобразования относительной влажности Ток 4...20 мА
  • 0,16 мА / %RH
  • 4 мА при 0 %RH
  • 20 мА при 100 %RH
  • Погрешность преобразования относительной влажности, не более, % RH ±3
  • Время установления выходного сигнала, мин. 2
  • Сопротивление нагрузки, Ом (Uпит. - 5) / 0,02
  • Комплексная защита Есть
  • Индикация состояния датчика Есть, 2-х цветный светодиод
  • Рабочая температура, °C -40...+60
  • Материал корпуса Пластик ("Tekaform", черный)
  • Материал фильтра Алюминий
  • Присоединение Кабель 3x0,34; L=2м
  • Степень защиты по ГОСТ 14254-96 IP65
  • Собственный ток потребления, не более, мА 10

SHT Z51P5-42P-LP - датчик влажности и температуры 4-20 мА.

 SHT Z51P5-41P-LZДатчик SHT Z51P5-42P-LP предназначен для контроля и непрерывного преобразования относительной влажности и температуры воздуха в токовые унифицированные сигналы 4-20 мА.
Датчик предназначен для применения в составе систем автоматического контроля и регулирования климата в сельском хозяйстве, в промышленности.

Принцип действия
В датчике в качестве первичного преобразователя влажности и температуры используется чувствительный элемент (ЧЭ) на емкостном принципе действия, выполненный по интегральной технологии. Окружающий воздух к ЧЭ поступает через съемный фильтр датчика. Данные о влажности и температуре окружающего воздуха с ЧЭ поступают в микропроцессорную схему обработки, и далее преобразуются в выходной ток, пропорционально измеренной влажности и температуре.

Габаритный чертеж
Схема подключения

ХАРАКТЕРИСТИКИ
  • Размер корпуса ∅20x122
  • Напряжение питания постоянного тока, В 11...30
  • Диапазон измерения относительной влажности, % RH 0...100
  • Выходной сигнал преобразования относительной влажности Ток 4...20 мА
  • 0,16 мА / %RH
  • 4 мА при 0 %RH
  • 20 мА при 100 %RH
  • Погрешность преобразования относительной влажности, не более, % RH ±3
  • Время установления выходного сигнала, мин. 2
  • Выходной сигнал преобразования температуры Ток 4...20 мА
  • 0,16 мА / ° С
  • 4 мА при минус 40° С
  • 10,4 мА при 0° С
  • 20 мА при +60° С
  • Погрешность преобразования температуры
  • - в диапазоне температур: -20°C...+60°C, не более, °C ±0,5
  • - в диапазоне температур: -40°C...-20°C, не более, °C ±1,5
  • Диапазон измерения температуры, °C -40...+60
  • Ток нагрузки, мА ≤ 20
  • Сопротивление нагрузки, Ом (Uпит. - 5) / 0,02
  • Комплексная защита Есть
  • Индикация состояния датчика Есть, 2-х цветный светодиод
  • Рабочая температура, °C -40...+60
  • Материал корпуса Пластик ("Tekaform", черный)
  • Материал фильтра Алюминий
  • Присоединение Кабель 4x0,25; L=2м
  • Степень защиты по ГОСТ 14254-96 IP65
  • Собственный ток потребления, не более, мА 10
