Индуктивные преобразователи перемещения

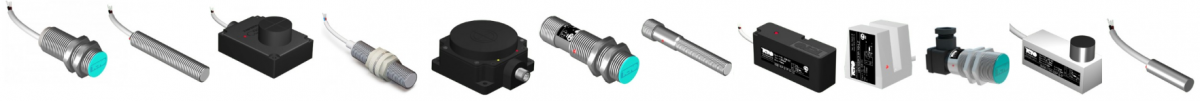

Индуктивные преобразователи перемещения ISAB, ISAN

В основе большинства индуктивных датчиков лежит принцип преобразования амплитуды колебаний контура в дискретный сигнал, подаваемый на выходной ключевой усилитель. В результате в зависимости от степени воздействия контролируемого объекта на сенсор (расстояния между объектом и сенсором) на выходе датчика можно получить только два типа сигнала: включено - выключено. Этого достаточно для ситуаций, когда необходимо определить наличие или отсутствие объекта, количество объектов, провести их сортировку, выбраковку, оперативно отключить, например, двигатель или механизм.

Однако на производстве иногда возникает необходимость определить не только присутствие объекта в зоне чувствительности датчика, но также определить вектор его движения, скорость, расстояние до него, характер поверхности. Дискретные датчики этого сделать не смогут.

Использование датчиков с аналоговой схемой в выходном каскаде, индуктивных преобразователей перемещения (ИПП) эти задачи решает. Постоянно снимаемый с чувствительной поверхности сигнал несёт информацию о пространственно-временных изменениях, происходящих с контролируемым объектом. После прохождения через детектор и усилитель из сигнала можно выделить информационную составляющую и подать её на специальное устройство или прибор для наглядного отображения.

При выборе аналогового датчика учитывают такие важные технические характеристики как рабочий зазор, линейная зона рабочего зазора и линейность.

Рабочий зазор показывает минимальное и максимальное расстояние от объекта воздействия до чувствительной поверхности датчика. Для разных видов аналоговых датчиков он может составлять от 0,8 мм до 30 мм при ширине чувствительной зоны от 4,2 мм до 25 мм.
В её границах существует участок, где зависимость величины выходного сигнала (Iвых или Uвых) от расстояния контролируемого объекта до чувствительной поверхности датчика пропорциональна. Его называют линейной зоной рабочего зазора.
"Качество" линейной зоны, то есть степень отклонения её от прямой, учитывается показателем "линейность". Он составляет 3-5 %, чем ниже значение, тем точнее зависимость.
Сфера применения индуктивных преобразователей перемещения достаточно обширна, например в системах позиционирования средней степени точности, для сортировки, измерения толщины, при определении неровности поверхности, в устройствах автоматического поддержания натяжения проводов, тросов и лент. При одновременном использовании двух аналоговых датчиков можно строить эффективные системы позиционирования и центровки, например, при определении развала-схождения колёс.
