Взрывозащищенные датчики и блоки искрозащиты

Взрывозащищенные датчики серии NAMUR - это особовзрывобезопасное электрооборудование с маркировкой взрывозащиты PO Ex ia ma I Ma X / 0Ex ia ma IIC T4/T6 Ga X и 1Ex ia ma IIC T4/T6 Gb X, которое допущено к применению на объектах с повышенным риском взрыва, во взрывоопасных зонах, в том числе в горно-рудном производстве.

В настоящий момент мы производим:

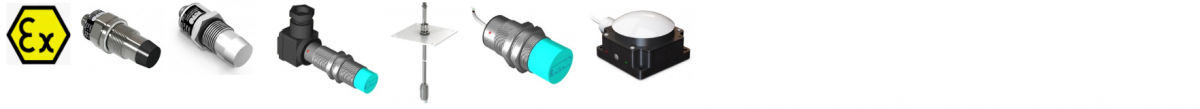

  • Индуктивные взрывозащищенные датчики NAMUR
  • Емкостные взрывозащищенные датчики NAMUR
  • Магниточувствительные взрывозащищенные датчики NAMUR, в том числе поплавковые датчики уровня.
  • Взрывозащищенные блоки сопряжения BC N NAMUR

Выключатели относятся к взрывозащищённому электрооборудованию и имеют маркировку взрывозащиты по ГОСТ Р МЭК 60079-0-2011 и ГОСТ Р МЭК 60079-11-2010, ГОСТ Р МЭК 60079-18-2012:

  • PO Ex ia ma I Ma X / 0Ex ia ma IIC T6 Ga X для обычных и низкотемпературных выключателей.
  • PO Ex ia ma I Ma X / 0Ex ia ma IIC T4 Ga X для высокотемпературных и широкотемпературных выключателей.
  • 1Ex ia ma IIC T6 Gb X для обычных и низкотемпературных выключателей в алюминиевом корпусе не предназначенных для оборудования подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу или пыли.
  • 1Ex ia ma IIC T4 Gb X для высокотемпературных и широкотемпературных выключателей в алюминиевом корпусе не предназначенных для оборудования подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу или пыли.

Взрывозащищенные датчики NAMUR:

  • конструктивные исполнения от Ø 4 мм до Ø 55 мм, различные прямоугольные исполнения;
  • расстояние срабатывания от 0,8 мм до 50 мм, в зависимости от исполнения;
  • номинальное напряжение питания 8,2 В;
  • материал корпуса: алюминий, латунь, пластмасса, нержавеющая сталь;
  • низкотемпературное исполнение: -45°С...+65°С;
  • широкотемпературное исполнение: -60°С...+90°С;
  • высокотемпературное исполнение: -15°С...+105°С;
  • датчики NAMUR для работы в среде высокого давления до 500 атм.

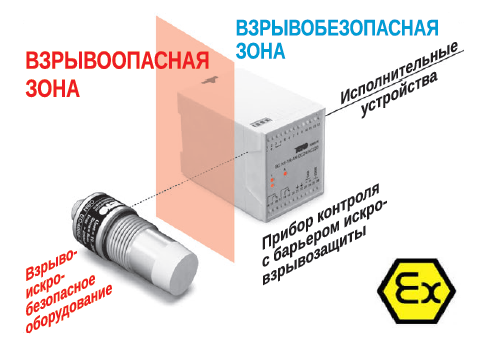

При использовании во взрывоопасной зоне датчик подключается к системе управления через блок сопряжения, размещаемый вне взрывоопасной зоны.

Блоки сопряжения NAMUR

Блок сопряжения предназначен для питания индуктивных, емкостных, герконовых бесконтактных взрывозащищённых выключателей (датчиков) с видом взрывозащиты PO Ex ia ma I Ma X / 0Ex ia ma IIC T4/T6 Ga X и 1Ex ia ma IIC T4/T6 Gb X и для преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал реле для управления исполнительными устройствами промышленной автоматики.

При использовании во взрывоопасной зоне датчик подключается к системе управления через блок сопряжения, размещаемый вне взрывоопасной зоны.

Блок сопряжения обеспечивает:

  • Гальваническую развязку датчика с исполнительным устройством.
  • Преобразование слаботочного сигнала датчика в выходной сигнал реле для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.
  • Инверсию состояния выхода канала установкой перемычки между контактами.
  • Контроль исправности датчика и линии связи с датчиками (короткое замыкание, обрыв провода).
  • Световую индикацию и размыкание выхода канала при обнаружении неисправности.
  • Формирование обобщенного сигнала "АВАРИЯ" и размыкание контактов аварийного канала при неисправности в рабочем канале.
  • Вместо датчика на вход блока сопряжения можно подключить механический контакт (контактный датчик) в комплекте с резисторным модулем (R1 = 1...2,2кОм; R2=10...22кОм при R1/R2 = 1/10).

Блок сопряжения относится к связанному электрооборудованию с видом взрывозащиты "искробезопасная электрическая цепь" со стороны подключения датчика и имеет маркировку взрывозащиты [Exia]IIС согласно ГОСТ Р 51330.0-99 "Электрооборудование взрывозащищенное. Часть 0. Общие требования." и ГОСТ Р 51330.10-99 "Электрооборудование взрывозащищенное. Часть II. Искробезопасная электрическая цепь i".

Искробезопасность обеспечивается применением токоограничительных резисторов, ограничивающих ток в искробезопасной цепи до 9 мА, и тремя стабилитронами типа включенными параллельно искробезопасной цепи и ограничивающими напряжение в искробезопасной цепи до 9 В. Для гальванической развязки питания от искробезопасной цепи применен неповреждаемый трансформатор с предохранителями (вставками плавкими) по первичной цепи питания и по вторичной цепи питания, включенным последовательно с токоограничительным резистором.

Блок сопряжения с оптронным выходом имеет частоту оперирования оптронного выхода 200 Гц. Частота оперирования может быть увеличена по отдельной заявке клиента.

Варианты исполнений:

  • Номинальное напряжение питания 24 В DC, 110 В АС, 220 В АС
  • Количество подключаемых датчиков 1...4
  • Количество электронных выходов 1...4
  • Количество релейных выходов 1...4

Технические характеристики:

  • Номинальное напряжение питания 24 В DC, 110 В АС, 220 В АС
  • Количество подключаемых датчиков 1-4
  • Количество электронных выходов 1-4
  • Количество релейных выходов 1-4
  • Маркировка взрывозащиты [Ex ia] llC.

Блок сопряжения с оптронным выходом имеет частоту оперирования оптронного выхода 200 Гц (частота оперирования может быть увеличена по отдельной заявке клиента).

Индуктивные взрывозащищенные датчики Namur

В некоторых отраслях производственные процессы связаны с выделением пыли, пара или газа в большом количестве. Их концентрация в воздухе нередко достигает взрывоопасного уровня.
Для предотвращения вероятности взрыва следует использовать взрывозащищенное оборудование, созданное с учетом специфики вашего производства.
Взрывозащищенные индуктивные датчики серии NAMUR - это взрывозащищённое электрооборудование которое допущено к применению на объектах с повышенным риском взрыва, во взрывоопасных зонах, в том числе в горно-рудном производстве.
Датчики производства ТЕКО изготовлены по методу «искробезопасной электрической цепи», который предотвращает выделение электрической и тепловой энергии во взрывоопасную среду.
Индуктивные датчики NAMUR служат для контроля положения металлических объектов. При приближении к чувствительной поверхности выключателя любого металла ток выключателя уменьшается пропорционально расстоянию между датчиком и объектом воздействия.

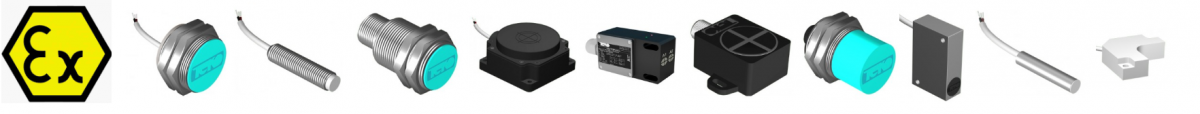

Емкостные взрывозащищенные датчики Namur

Емкостные взрывозащищенные выключатели (датчики) серии NAMUR - это взрывозащищённое электрооборудование которое допущено к применению на объектах с повышенным риском взрыва, во взрывоопасных зонах, в местах, где смеси с воздухом горючих газов, паров или пыли способны взрываться при наличии источника поджигания, в том числе в горно-рудном производстве.

Датчики относятся к взрывозащищённому электрооборудованию и имеют маркировку взрывозащиты по ГОСТ Р МЭК 60079-0-2011 и ГОСТ Р МЭК 60079-11-2010, ГОСТ Р МЭК 60079-18-2012:

  • PO Ex ia ma I Ma X / 0Ex ia ma IIC T6 Ga X для датчиков с рабочей температурой до +75°С предназначенных для оборудования подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу (метану) и (или) горючей пыли;
  • PO Ex ia ma I Ma X / 0Ex ia ma IIC T4 Ga X для датчиков с рабочей температурой до +120°С предназначенных для оборудования подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу (метану) и (или) горючей пыли;
  • 1Ex ia ma IIC T6 Gb Xдля датчиков с рабочей температурой до +75°С в алюминиевом корпусе не предназначенных для оборудования подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу или пыли;
  • 1Ex ia ma IIC T4 Gb X для датчиков с рабочей температурой до +120°С в алюминиевом корпусе не предназначенных для оборудования подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу или пыли.

Взрывозащищенность выключателей обеспечивается взрывозащитой видов «искробезопасная электрическая цепь «i» по ГОСТ Р МЭК 60079-11-2010 и «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012.

Взрывозащищенность обеспечивается следующими мерами:

  • питание выключателей осуществляется от сертифицированной искробезопасной цепи уровня «ia» для взрывоопасных смесей категории I или категории II согласно ГОСТ Р МЭК 60079-11-2010 от связанного электрооборудования (блока сопряжения) с маркировкой взрывозащиты [Exia]I / [Exia]IIC;
  • выключатель залит компаундом и имеет неразборную конструкцию;
  • электрическая прочность изоляции искробезопасных цепей относительно корпуса датчика – 500В.
  • Конструкция датчиков отвечает всем относящимся к ним требованиям ГОСТ Р МЭК 60079-0-2011.

Емкостный взрывозащищенный датчик NAMUR это двухпроводный датчик, ток потребления которого изменяется при приближении к его чувствительной поверхности объектов контроля (твердых, сыпучих, жидких). Когда объект находится в не зоны чувствительности датчика, ток потребления минимальный (≤1 мА ). При приближении объекта контроля к чувствительной поверхности датчика ток потребления возрастает.

Зависимость тока потребления (I) от расстояния (S) между чувствительной поверхностью датчика и объектом контроля показан на графике (при Uпит.=8,2В и Rвх.=1кОм)

Зависимость тока потребления (Iвых.) емкостного датчика NAMUR от расстояния между чувствительной поверхностью датчика и объектом контроля.
Основные определения
Ток Iвкл.=1,8 мА – ток включения, при приближении объекта к датчику.
Ток Iоткл. = 1,5 мА – ток отключения, при отдалении объекта от датчика.
Токи 1,8 мА и 1,5 мА - это нормированные величины для включения и отключения нагрузки подключенной к связанному оборудованию (блоку сопряжения).
Гистерезис (H)- разность расстояний между точками включения (Sвкл.) и отключения (Sоткл.).
Расстояние (уровень) срабатывания – расстояние (уровень), при котором объект контроля, приближающийся к чувствительной поверхности датчика, вызывает увеличение тока потребления до величины 1,8 мА.

Основные характеристики

Номинальное напряжение питания, Uном.: 8,2 В
Диапазон рабочих напряжений питания, Uраб.: 7,7…9,0 В
Выходной ток с недемпфированным генератором (при отсутствии объекта контроля), Iнд: 0,1мА …. 1,0 мА
Выходной ток с демпфированным генератором (объект контроля приближен к чувствительной поверхности), Iд: 2,2мА≤Iд ≤6,0 мА
Номинальное входное сопротивление (Rвх.) согласующего устройства (связанное оборудование, блок сопряжения, барьер искрозащиты): 1000 Ом

При использовании во взрывоопасной зоне датчик должен быть подключен к согласующему устройству (блок сопряжения, барьер искрозащиты), размещаемому вне взрывоопасной зоны.
Согласующее устройство обеспечивает преобразование аналогового сигнала датчика в пороговый выходной сигнал электронного ключа или реле.
При использовании датчика совместно с блоком сопряжения обеспечивается дополнительный функционал: контроль обрыва проводов подключения датчика, контроль короткого замыкания в датчике.

Варианты исполнений взрывозащищенных емкостных датчиков:

  • Конструктивные исполнения от М18 мм до Ø 55 мм, различные прямоугольные исполнения;
  • Материал корпуса: нержавеющая сталь, фторопласт, алюминий, латунь, пластмасса;
  • Температурные диапазоны: -25°С...+75°С, -45°С...+65°С, -15°С...+105°С, -60°С...+90°С;
  • Работа в среде высокого давления до 20 атм;
  • Исполнения, предназначенные для работы в составе оборудования для пищевой и перерабатывающей промышленности, которые могут работать в контакте с пищевыми продуктами и средами.

Область применения взрывозащищенных емкостных датчиков:

  • Контроль уровня легко воспламеняющихся жидкостей (нефтепродукты)
  • Контроль уровня взрывоопасных сыпучих веществ
  • Контроль положения различных объектов (пластиковых, металлических) в потенциально взрывоопасных зонах

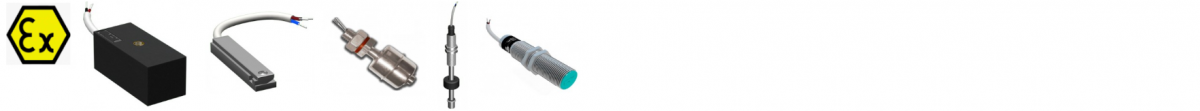

Магниточувствительные взрывозащищенные датчики NAMUR

Магниточувствительные взрывозащищенные датчики NAMUR предназначены для контроля положения подвижных частей технологического оборудования химической, нефтегазовой и др. отраслей промышленности. Датчик выполнен на основе геркона «герметичного контакта», при внесении в зону чувствительности датчика постоянного магнита изменяется состояние выходных контактов выключателя.

Магниточувствительные взрывозащищенные выключатели обеспечивают бесконтактную коммутацию промышленного оборудования группы I, предназначенного для подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу с возможными примесями других горючих газов или пыли в условиях особовзрывоопасной зоны, а также для оборудования группы II для применения в местах опасных по взрывоопасным газовым средам согласно ГОСТ Р МЭК 60079-0-2011 и ГОСТ Р МЭК 60079-11-2010.

Выключатели относятся к взрывозащищенному электрооборудованию и имеют маркировку взрывозащиты по ГОСТ Р 51330.0-99 и ГОСТ Р МЭК 60079-11-2010: PO Ex ia ma I Ma X / 0 Ex ia ma IIC T6 Ga X

При установке выключателей во взрывоопасной зоне выключатели должны использоваться совместно со связанным электрооборудованием, имеющим вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты ia для взрывоопасных смесей категории I или II согласно ГОСТ Р 52350.11-2005.

Выключатели обеспечивают непрерывный круглосуточный режим работы.

Область применения:

  • взрывоопасные зоны помещений и наружных установок;
  • нефтеперерабатывающие заводы НПЗ;
  • добыча и транспортировка газа
  • добыча и транспортировка нефти
  • шахты и рудники, опасные по газу или пыли.
