Поплавковые датчики уровня

Поплавковые и емкостные датчики уровня ТЕКО

Для контроля уровня мы разработали поплавковые и емкостные датчики ТЕКО. Это оптимальные решения для автоматизации белорусских предприятий, способные полностью решить практически любые задачи по контролю уровня различных видов жидкостей и сыпучих материалов, а так же способные заменить устаревающие кондуктометрические датчики, которые имеют характерную особенность – срабатывание на пену.
Поплавковые датчики уровня серий DUG, Zcm, ZDU способны измерять до 7 уровней в емкости.
Если необходимо контролировать уровень в емкости без контакта с контролируемой средой - можно использовать емкостные датчики CSB, CSN, при этом если материал и толщина стенки сосуда позволяют, то можно обойтись без врезки датчика в емкость, в противном слаучае можно решить задачу путем установки датчика напротив окна из диэлектрического материала.
Так же мы производим датчики NAMUR во взрывобезопасном исполнении, датчики способные работать в агрессивных средах, датчики со штыревой чувствительной поверхностью не подверженные налипанию контролируемоо материала, емкостные датчики с аналоговым токовым выходом 4...20мА. (пример ВТИЮ.3124).
Так же мы можем предложить вибрационные датчики, флажковые, ультразвуковые для особо сложных технологических процессов, а так же новинка - погружные датчики уровня CSN ZG81 зондового типа для очистных сооружений, септиков и жироуловителей.

Поплавковые датчики уровня (DUG1, DUG2, Zcm)

 Данные датчики очень широко распространены. Контроль уровня и его измерение для жидких или сыпуч

uroven-teko.by

их материалов это и есть наиболее востребованные задачи на большинстве предприятий. Самые популярные и простые реализации для их решения это поплавковые и емкостные датчики. Ну а исполнение совершенно разнообразное: хотите контролировать нейтральные и химические жидкостей и сыпучих веществ, или может быть работать в контакте с продуктом и через диэлектрик, а возможно вам необходимо обнаружения крупных и мелких фракций, в том числе пищевых продуктов? Всё это решается с помощью датчиков уровня.

Для контроля уровня мы разработали поплавковые и емкостные датчики. Это оптимальные решения для автоматизации белорусских предприятий, способные полностью решить практически любые задачи по контролю уровня различных видов жидкостей и сыпучих материалов, а так же способные заменить устаревающие кондуктометрические датчики, которые имеют характерную особенность – срабатывание на пену.

Если ваша задача состоит в контроле уровня без контакта с контролируемой средой, то для этого можно использовать перегородку, выполненную из диэлектрического материала, между датчиком и контролируемой средой в емкости, например на необходимом уровне можно вырезать небольшое окно (люк), для монтажа перегородки из диэлектрического материала (чаще всего это может быть стекло либо оргстекло или фторопласт). Датчик монтируют напротив перегородки на специальный кронштейн. В этом случае толщина самой перегородки должна быть значительно меньше чем расстояние срабатывания емкостного датчика. Если материал вашей емкости диэлектрический, то контролировать уровень материала емкостным бесконтактным выключателем можно непосредственно через стенку самого резервуара.

Если вам нужно контролировать уровень в контакте со средой, то можно использовать датчики встраиваемые в емкость, со штырьевым чувствительным элементом, который погружен в контролируемую среду.

Если вам необходимо постоянное измерение уровня жидкости (не пороговое), то нужно использовать емкостные датчики с аналоговым токовым выходом 4...20мА. (пример ВТИЮ.3124)

Так же есть отдельная линейка производимых нами датчиков для работы во взрывоопасных средах - взрывобезопасные поплавковые датчики уровня серии NAMUR. Так же наша компания может предложить ультразвуковые датчики и вибрационные для особо сложных технологических процессов. Среди новинок продукции нашей компании так же есть погружные датчики уровня CSN ZG81 зондового типа для очистных сооружений, септиков и жироуловителей.

Сегодня можно найти множество вариантов датчиков уровня: поплавковые, емкостные, магнитострикционные, вибрационные, ротационные

, ультразвуковые и даже лазерные. Мы можем предложить Вам большой выбор качественных поплавковых и емкостных датчиков уровня.

Для автоматизации технологических процессов различных отраслей промышленности применяют емкостные датчики уровня, практичный и надежный инструмент.

С помощью емкостных датчиков можно контролировать уровень как сыпучих, так и жидких веществ.

Типовой вариант установки датчика уровня жидкости: врезка в боковую стенку или крышку резервуара.

Типовые варианты емкостных датчиков уровня:

  • CSN E53A5-31P-10-LZ
  • CSN EF46B8-31P-8-LZ-H-P1
  • CSN E47S8-31P-10-LZ

Поплавковые датчики уровня обладают простой и надежной конструкцией, служащей залогом точности и стабильности работы.

Принцип работы поплавкового датчика уровня прост: одной из главных составляющих является поплавок с магнитом внутри, свободно движущийся по вертикальной трубке в соответствии с уровнем жидкости. Как только жидкость поднимается до намеченой точки, происходит контакт магнита с закрепленным выше герконом.



Для работы в широком температурном диапазоне и в химически агрессивных средах, разработана серия DUG2.

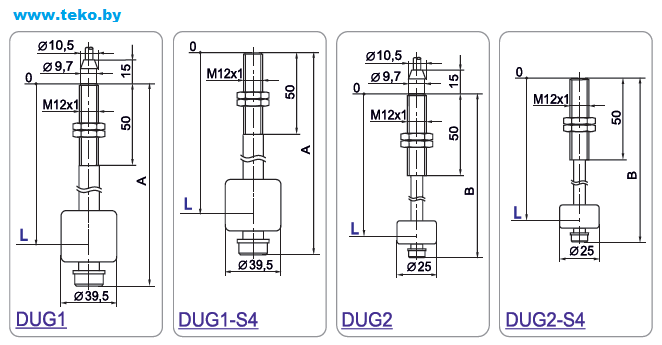

Поплавковые датчики уровня DUG1, DUG2 — самый простой элемент автоматизации управления уровнем жидкостей.


 Вместе с тем сегодня это самый надежный и экономически
выгодный способ сигнализации уровня различных жидкостей, в том числе и пенообразующих. Датчики имеют поплавок со встроенным магнитом, который перемещается под воздействием гидростатической выталкивающей силы по направляющей трубке, вызывая поочередное замыкание магниточувствительных герконовых контактов, расположенных внутри направляющей трубки.

Серийные датчики уровня DUG1, DUG2 способны контролировать уровни от 100мм до 1400мм. Материал корпуса Д16Т для DUG1 или ЛС59-1 для DUG2. Степень защиты IP68.

Под заказ мы можем изготовить многоуровневые датчики уровня жидкости серии ZDU со следующими параметрами:

до семи контролируемых уровней;
• минимальный контролируемый уровень 25 мм, максимальный — 1400 мм;
• индикацию (не более трех уровней);
• минимальное расстояние между соседними уровнями 40 мм;
• точность контроля уровня ±5 мм;
• коммутируемое напряжение до 250 В DC
• коммутируемый ток до 3 А



Изготовленные под заказ датчики уровня удовлетворят любые требования по крепежу и количеству контролируемых уровней жидкости.

Емкостные датчики уровня (CSN, CSB)

Контроль уровня в емкости без контакта с контролируемой средой:


Появилось готовое решение тех задач, когда необходимо контролировать уровень жидкости либо сыпучих материалов без прямого

контакта с контролируемой средой, В этом случае необходимо в емкости сделать перегородку из диэлектрика, можно использовать фторопласт либо стекло, далее на специальном кронштейне установить емкостный датчик, (любого исполнения, кроме штыревого)







Контроль уровня жидкости штыревыми емкостными датчиками с чувствительной поверхностью из фторопласта:

Для решения этой задачи разработаны емкостные датчики CSN со штыревой чувствительной поверхностью. Способ их установки - герметичная врезка в стену или крышку емкости  или в трубопровод. Контролировать предельный уровень жидкости можно универсальными датчиками серии CSN EF46B8, CSN EC46B8. В этом случае контролируемой жидкостью может быть вода или жидкие нефтепродукты (масло, бензин, керосин), чувстительная поверность датчиков этой серии выполнена из фторопласта, который устойчив к длительному пребыванию в таких жидкостях.






Контроль уровня пищевых продуктов или агрессивных жидкостей:

Чувствительный элемент емкостных датчиков серии CSN E47S8, CSN EC48S8, CSN EC50S8 выполнен из фторопласта и имеет обтекаемую форму. Применение материалов, стойких к коррозии и к воздействию агрессивных сред, обеспечивает стабильную работу датчиков с любыми жидкостями как химически нейтральными, так и агрессивными.Наши датчики этой серии в отличие от импортных аналогов или кондуктометрических датчиков, не реагируют на пену, которая может образовываться при заполнении емкостей или резервуаров. Диапазон рабочих температур - до 105 градусов Цельсия. Возможна поставка датчиков со специальными вварными втулками




Специальные емкостные датчики для работы в среде высокого давления:

Емкостные датчики серии CSN WC46B8, CSN WC83B8, CSN WC84B8 созданы для контроля жидкостей в резервуарах находящихся под давлением. Специальная конструкция чувствительного элемента и специальное уплотнение позволяют датчикам выдерживать давление до 32МПа, а материал чувствительной поверхности Tecaform делает их устойчивам к агрессивным жидкостям. Давление рабочей жидкости со стороны чувствительной поверхности 2-32Мпа, диапазон рабочих температур от -25 гр.Ц. до +105 гр.Ц., напряжение питания 10-30 V DC / 77-150 V DC, материал корпуса ЛС59-1 (Латунь), чувствительная поверхность Tecaform AH (POM-C).


Контроль уровня сыпучих продуктов:

Для контроля уровня комбикорма на птицефабриках Беларуси, рекомендуем установку емкостных датчиков с задержкой срабатывания. Корпус этих емкостных датчиков  выполнен из полимерного материала Tecaform, который устойчив к воздействию горячей воды, разбавленных кислот, чистящих агентов, растворителей. Гладкий корпус припятствует налипанию контролируемого материала. Функция задержки включения  CSN E88P-861-20-L либо выключения CSN E88P-862-20-L позволяет при известной скорости опустошения либо заполнения бункера использовать один датчик вместо двух датчиков предельных уровней. Наличие фитинга (CSN EF89P5, CSN GF89P5) позволяет использовать для защиты кабеля различные рукава, обжимая их по фитингу. Емкостные датчики серии CSN E88P, CSN G88P - аналоги датчиков DOL21R, DOL33R (SCOV), VC11RT, VC12RT (Carlo Gavazzi, VDL, Roxell), Q34255, Q38816 (Chore Time). Диапазон регулировки задержки от 2 до 60 секунд.Номинальный зазор 20мм. Диапазон рабочих температур от -25 гр.Ц до +75 гр.Ц. Степень защиты IP67.


Назначение и принцип действия:

Датчики предназначены для контроля наличия / отсутствия различных сыпучих и жидких материалов в резервуарах. Используются как датчики заполнения кормушек, первичных и


промежуточных бункеров комбикормом и управления двигателем привода шнека кормораздачи в автоматических системах кормления.
Работа емкостных датчиков уровня основана на различии диэлектрической проницаемости контролируемого материала и воздуха. Устанавливаются, как правило, в боковую стенку резервуара на таком уровне на котором требуется обнаружение контролируемого материала. Также датчики могут монтироваться в крышку для контроля верхнего уровня.
Датчики с задержкой включения. При приближении к чувствительной поверхности датчика контролируемого материала (комбикорма) переключение коммутирующего элемента датчика (реле, тиристор) происходит после истечения времени задержки включения. При снижении уровня контролируемого материала коммутирующий элемент датчика переключается без задержки.
Датчики с задержкой выключения (отключения, отпускания). При приближении к чувствительной поверхности датчика контролируемого материала (комбикорма) переключение коммутирующего элемента датчика (реле, тиристор) произойдет сразу, без задержки. При снижении уровня контролируемого материала коммутирующий элемент датчика переключится только после истечения времени задержки выключения. Датчики с задержкой выключения находят применение в качестве датчиков уровня корма в кормушках автоматических систем кормления птиц.

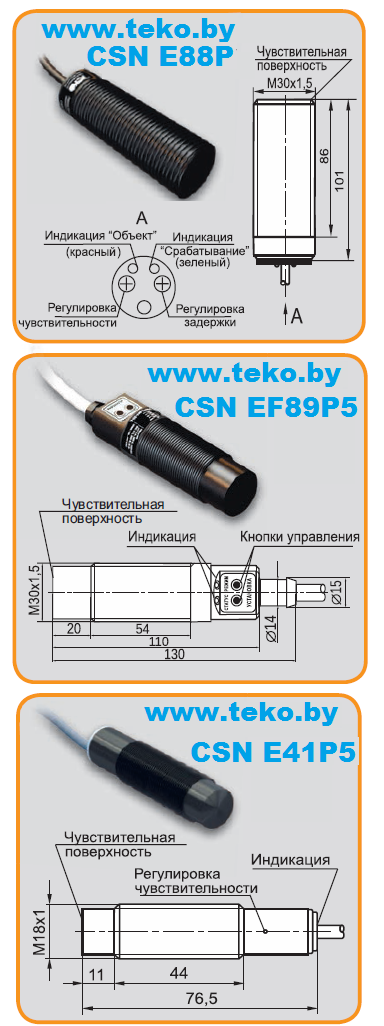

Датчики группы CSN E88P, CSN G88P. Датчики с релейным выходом. Оснащены регулируемой задержкой 2…60 сек..
Тип задержки включения или выключения указывается при заказе. Регулировка чувствительности и времени задержки осуществляется с помощью встроенных в датчик переменных резисторов. Резисторы от внешних воздействий (влаги, пыли, грязи) защищены винтами-заглушками с уплотнительными кольцами. Степень герметичности датчиков IP67.
Датчики CSN EF89P5, CSN GF89P5. Датчики с релейным выходом. Являются полными аналогами датчи-
ков DOL 45R (SCOV), MS45 (Big Dutchman). В датчиках используется микропроцессорная схема управления,
настройка чувствительности, выбор типа задержки (включение или выключение), установка времени задержки
выполняется с помощью двух кнопок расположенных на датчике. Заводская настройка датчика: тип задержки
– на выключение, время задержки – 30 сек.
Датчики группы CSN E41P5, CSN G41P5Датчики с тиристорным выходом. Оснащены фиксированной за-
держкой: включения или выключения. Тип задержки и необходимое время задержки срабатывания указывает-
ся при заказе датчика. Типовые значения времени задержки: 15 сек., 30 сек., 60 сек.
Контакты реле датчиков CSN E88P, CSN G88P, CSN EF89P5, CSN GF89P5 защищены встроенными искро-
гасящими RC-цепями.
Все датчики выпускаются в пластиковых корпусах устойчивых к агрессивным средам (аммиаку, моющим средствам).

Исполнения:
CSN E88P-861-20-L, CSN G88P-861-20-L с регулируемой задержкой вкл. 2…60 сек.
CSN E88P-862-20-L, CSN G88P-862-20-L с регулируемой задержкой выкл. 2…60 сек.
CSN EF89P5-863-20-L, CSN GF89P5-863-20-L с регулируемой задержкой вкл./выкл. 0…4 ч.
CSN E41P5-024-10-L, CSN G41P5-024-10-L с фиксированной задержкой вкл. 60 сек.
CSN E41P5-024.15-10-L,CSN G41P5-024.15-10-L с фиксированной задержкой вкл. 15 сек.
CSN E41P5-025-10-L, CSN G41P5-025-10-L с фиксированной задержкой выкл. 60 сек.
CSN E41P5-025.30-10-L, CSN G41P5-025.30-10-L с фиксированной задержкой выкл. 30 сек.

Аналоги:
К датчикам CSN E88P / G88P, CSN EF89P5/CSN GF89P5: DOL 45R (SCOV), MS45(Big Dutchman), VC11, VC12 (Carlo Gavazzi)
К датчикам CSN E41P5: DOL 25 (SCOV), AFS (Big Dutchman), CA18CLN12TC1664-2 (Carlo Gavazzi)



Программируемые емкостные датчики:

Программируемые емкостные датчики серии CSN EF89P5, CSN GF89P5 - аналоги датчиков DOL21R, DOL33R,DOL45R, DOL45R-G (SCOV), VC12RN, VC11RT, VC12RT (Carlo Gavazzi, VDL, Roxell), MS 45R, MS 45R-G (Big Dutchman),Q34255, Q38816 (Chore Time). Расстояние срабатывания, время задержки включения и выключения программируются пользователем. Диапазон регулировки задержки от 1 сек до 4 часов. Диапазон рабочих температур от -25 гр.Ц до +75 гр.Ц. Номинальный зазор 20мм. Степень защиты IP65.


Емкостные датчики ТЕКО со сферической чувствительной поверхностью:

Датчики серии CSN I71P со сферической чувствительной поверхностью из фторопласта, препятствующей налипанию и скоплению сыпучего материала, применяются для контроля заштыбовки перегрузочных течек конвейеров при транспортировке угля и различных твердых материалов; для контроля уровня и наличия сыпучих материалов (отсев,песок, цемент, строительные смеси и т.д.). Номинальный зазор 25мм. Материал корпуса - полиамид. Чувствительная поверхность из фторопласта.


Система контроля уровня жидкости в резервуаре:

Система управления уровнем СУ1-Р1Щ позволяет:teko.by-uroven2.png

● Контроль уровня жидких и сыпучих материалов по трем датчикам
● Опторазвязка входных цепей для безопасности и помехозащищенности
● Автоматизация заполнения и опорожнения резервуара
● Ручной или автоматический режим управления исполнительным механизмом
● Сигнализация аварийных уровней
● Подключение различных датчиков уровня емкостных, поплавковых, механических

Преимущества прибора СУ1-Р1Щ:
  • Опторазвязанные входы для подключения датчиков обеспечивают помехоустойчивость и безопасность
  • Возможность работы с PNP и NPN датчиками
Контроль уровня осуществляется при помощи трех датчиков, подключаемых ко входам прибора. Датчики устанавливаются пользователем в резервуаре на заданных отметках: нижней, промежуточной и верхней. Для визуального контроля уровня в резервуаре на лицевой панели прибора предусмотрены три светодиодных индикатора, засветка каждого из которых осуществляется при срабатывании соответствующего датчика. Тип применяемых датчиков определяется пользователем, исходя из физико-химических свойств контролируемого рабочего вещества. Для управлениятехнологическим оборудованием прибор оснащен двумя встроенными электромагнитными переключающими реле.



Использование емкостных датчиков во взрывоопасных средах:

В отраслях промышленности, где производство связано с выделением пыли, газов, паров, смесь которых с воздухом достигает взрывоопасной концентрации, требуется особое оборудование для автоматизации. Компания ТЕКО выпускает ёмкостные бесконтактные выключатели уровня и поплавковые датчики серииDUG во взрывобезопасном исполнении.

Датчики во взрывобезопасном исполнении имеют маркировку взрывозащиты:teko.by-eac.png
  • PO Ex ia ma I Ma / 0Ex ia ma IIC T6 Ga
  • (для типовых и низкотемпературных выключателей)
  • PO Ex ia ma I Ma / 0Ex ia ma IIC T4 Ga
  • (для высокотемпературных и широкотемпературных выключателей)
  • 1Ex ia ma IIC T6 Gb X
  • (для типовых и низкотемпературных выключателей в алюминиевом корпусе, не
  • предназначенных для оборудования подземных выработок шахт и рудников и их
  • наземных строений, опасных по рудничному газу или пыли)
  • 1Ex ia ma IIC T4 Gb X
  • (для высокотемпературных и широкотемпературных выключателей в алюминие-
  • вом корпусе не предназначенных для оборудования подземных выработок шахт и
  • рудников и их наземных строений, опасных по рудничному газу или пыли)
  • OExiaIICT6 (для типовых и низкотемпературных выключателей);
  • OExiaIICT4 (для высокотемпературных выключателей).

Свойства емкостных датчиков:

  • Различные конструктивные исполнения от М12 до Ø55 мм;
  • Напряжение питания 10-30 В DC, 20…250 В/20…320 В DC/AC;
  • Материал корпуса: алюминий, пластмасса, нержавеющая сталь, никелированная латунь;
  • Рабочий диапазон температур -25 …+75°С; низкотемпературное исполнение -45 ... +65oС;
  • Высокотемпературное исполнение -15 ... +105 oС
  • Регулируемое расстояние срабатывания.

Емкостные датчики – это удобные и практичные средства автоматизации по выгодной цене.

По вопросам подбора датчиков уровня Вы можете обратиться к нам по email: market@teko.by либо +375(29) 661-00-15, +375(17) 397-20-20 - многоканальный.

Варианты исполнения поплавковых датчиков уровня жидкости ТЕКО:

Серия
DUG1
DUG2
ZDU (Zсм)
Кол-во контролируемых уровней
1
до 7
Максимальный уровень, мм
1400
1500
Материал корпуса
Д16Т
Л63
Возможны различные варианты крепления
Минимальное расстояния между уровнями, мм
-
40
Рабочая температура, °C
-40°C…+80°С
 -60°C…+125°С

Пример датчика
DUG1-20-1-S4
DUG2-35-1
Zсм.000-14
